Этот метод основан на том, что первоначальный синтез допусков на первичные погрешности осуществляют с помощью одного из известных методов проектного расчета, затем выполняют корректировку допусков, а управление процессом корректировки производят с помощью проверочного расчета.

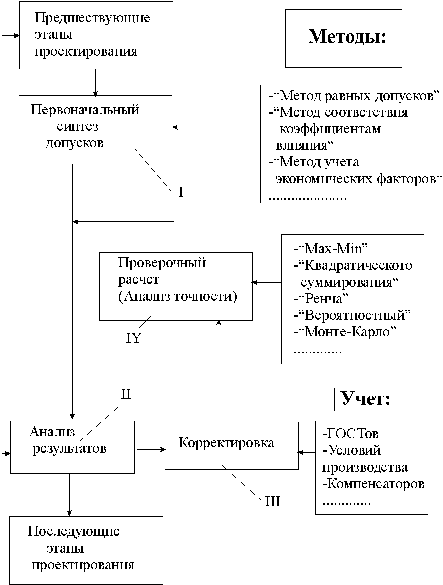

Расчет носит итерационный характер и состоит из четырех этапов (рис.105).
На первом этапе (I) определяют начальные значения величин допусков, используя один из проектных методов.
Анализируя результаты расчета (этап II), принимают одно из следующих решений:
а) допуски технологически невыполнимы или допустимые значения влияющих факторов, а также погрешностей покупных изделий, превосходят их фактические
значения, - требуется вернуться на предшествующие этапы проектирования с целью изменения проекта (изменения величин конструктивных параметров, характеристик покупных изделий, введения компенсаторов, изменения схемы, конструкции или физического принципа функционирования ([31]* ));
б) допуски выполнимы, однако необходима корректировка их величин, - осуществляется переход к этапу корректировки;
в) допуски на первичные погрешности приемлемы (технологически выполнимы, не превосходят их фактических значений, экономически обоснованы, обеспечивают заданную точность функционирования прибора), - возможен переход к последующим этапам проектирования.
Корректировку допусков (этап III)выполняют с тем, чтобы округлить их до значений, соответствующих ближайшему квалитету точности, учесть действия компенсаторов, условия производства (например, расширяя допуск на трудновыполнимые погрешности и ужесточая его на легко выполнимые), другие факторы, которые не могли быть учтены на первом этапе расчета. Рациональное выполнение этого этапа в значительной мере зависит от опыта конструктора. Для более целенаправленной корректировки следует учитывать коэффициенты влияния погрешностей, а также рекомендуется ориентироваться на уровни точности технологических процессов изготовления и сборки деталей (см. часть 1 пособия, п.2.2.3 и п.2.3.9 ).
Основанием для оценки качества корректировки, получения значения суммарной погрешности и принятия решения об окончании процесса расчета служат результаты проверочного расчета (этап IV), достоверность которых в существенной мере зависит от используемого метода.
Рассмотрим более подробно некоторые методы, которые могут быть использованы при выполнении I и IV-го этапов расчета.
