Работа АЦП данного типа основана на алгоритме половинного деления или дихотомии.

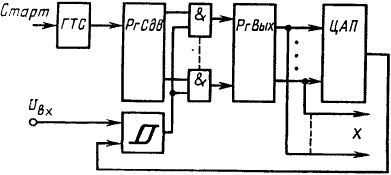

АЦП последовательных приближений состоит из одного компаратора, на один вход которого подается входное напряжение, а на другой - сигнал от ЦАП. Схема на двух регистрах - сдвига и выходного и логических элементах служит для управления ЦАП - выработки последовательности кодов, приближений окончательного значения преобразования.

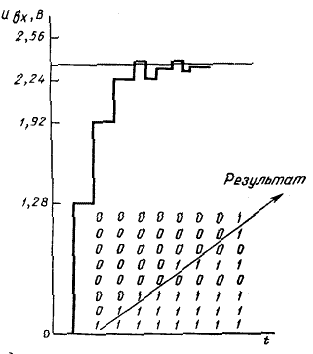

Первое приближение равно половине максимального значения, далее выясняется больше входное напряжение этого значения или меньше, в следующем цикле интервал в котором находится входное напряжение делится еще пополам и т.д. Каждый цикл приближения дает один правильный двоичный разряд результата, начиная со старшего.
Данный способ построения АЦП имеет по сравнению с интегрирующими и параллельными АЦП среднее быстродействие - типичное значение времени преобразования - 1...10 мкс, и среднюю точность - 10...14 двоичных разрядов. К нелостаткам данного метода относится большая чувствительность к импульсным помехам, к достоинствам - хорошее согласование по времени измерения с типичными микропроцессорными системами, невысокая стоимость и сложность.
В АЦП данного типа возможна программная реализация блока управления ЦАП. Мало того, программная реализация дает возможность за счет использования более сложных алгоритмов выработки пробных значений напряжения улучшить параметры (точность и быстродействие) АЦП данного типа.
Например -
