Аналого-цифровые преобразователи параллельного типа

Параллельные АЦП

Схема и принцип работы

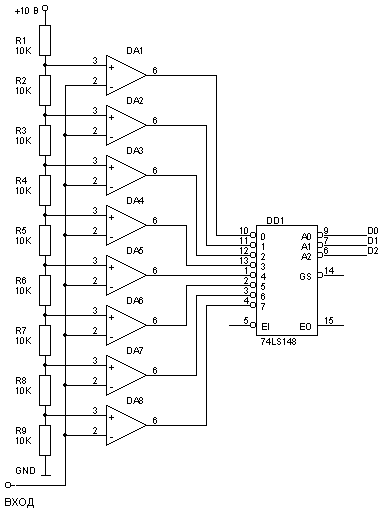

Входной сигнал подается на инвертирующие входы компараторов (DA1-DA8), соединенные параллельно. На неинвертирующие входы этих компараторов подаются опорные напряжения с делителя напряжений на сопротивлениях R1-R9, на каждый компаратор подается опорное наряжение, отличающееся от соседних на шаг квантования. Количество включенных компараторов преобразуется в двоичный код при помощи приоритетного шифратора DD1

Достоинства

• высокое быстродействие, достигающее десятков наносекунд.

Недостатки

• большая сложность (количество компараторов в схеме равно числу уровней квантования, и равно 2ⁿ где n - разрядность выходного кода
• высокая стоимость - из-за высокой стоимости;
• и, как следствие, невысокая точность (8-10 двоичных разрядов)

Особенности сопряжения с микропроцессорными системами

Поскольку АЦП даннаого типа, как правило, имеют быстродействие, большее чем микропорцессорная система, то приходится вначале записывать данные с выхода АЦП в быстродействующее буферное ОЗУ
