Структура оптического прибора

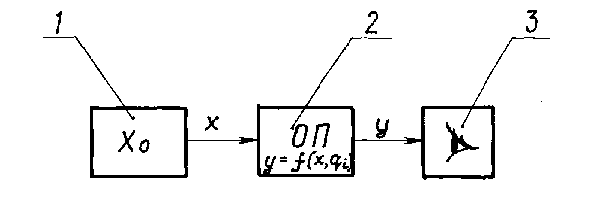

Оптический прибор предназначен для преобразования информации от объекта наблюдения (обнаружения), измерения или управления. На рис.2 показана обобщенная схема функционирования ОП^* .

Рис.2

Здесь 1 - объект; 2 - ОП; 3 - наблюдатель; X ₀ - информативный параметр объекта; X - информативный параметр входного сигнала; Y - информативный параметр выходного сигнала. В оптических приборах происходит преобразование вида Y=f(X,q_i), где f - функция преобразования; q_i - конструктивные параметры прибора.

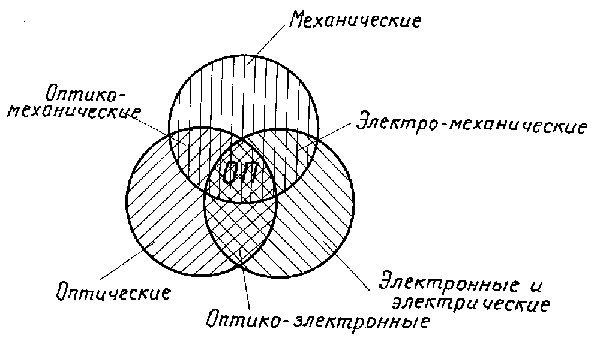

Преобразование входного сигнала ОП^* осуществляется его функциональными устройствами (ФУ), имеющими, как правило, различные физические принципы. На рис.3 [29]^* изображен состав современного ОП^* , основанного на оптических, механических и электронных (электрических) ФУ^* и их сочетании.

Рис.3.

С системных позиций ФУ^* представляет собой подсистему ОП^* , которая работает автономно, но определенными отношениями связана с другими подсистемами (например, для передачи информации, энергии, вещества).

В свою очередь, ФУ^* состоят из конструктивных узлов (КУ) - сборочных единиц, которые могут конструироваться (а в дальнейшем и собираться) отдельно от других составных частей ОП или всего прибора в целом и выполнять определенную функцию в ОП только (в отличие от ФУ^* ) совместно с другими составными частями.

В КУ можно выделить соединения деталей (СД) - элементарные сборочные единицы, состоящие из двух или нескольких деталей, находящихся в непосредственном физическом контакте друг с другом. Первичными элементами СД^* , а следовательно и ОП^* , являющимися простейшими объектами конструирования, являются детали (Д) - конструктивные элементы, выполняемые из однородного материала (в результате его обработки) без соединения с другими конструктивными элементами (без применения сборочных операций).

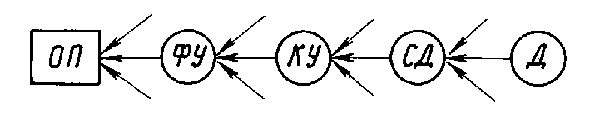

Таким образом, структура ОП^* в целом может быть представлена в виде иерархических уровней перечисленных выше составных частей (подсистем), связанных друг с другом определенными соотношениями (связями) (рис.4).

Рис.4.

Методы и принципы конструирования элементов ОП различного уровня сложности имеют существенные различия, поэтому их изучение обычно начинают с деталей, переходя от простого к более сложному, и заканчивают ФУ^* .
