Перископ для наблюдения из блиндажей

Представляет из себя переносной прибор с перископичностью 425 мм. Применяется для наблюдения из-зa укрытий, может выставляться наружу через щели, отверстия, через нежесткие перекрытия, для чего верхняя часть имеет конусную форму.

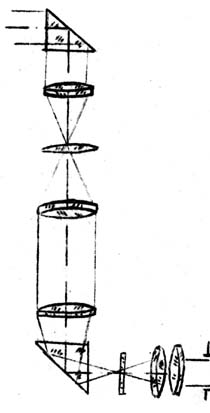

Рис. 4.4.2.1-1

Существует два типа этого перископа которые отличаются только оптическими характеристиками, а именно:

Поле зрения 11 ° 6° 40?

Увеличение 4^х 8^х

Диаметр выходного зрачка 5 мм 3,5 мм

Другой разновидностью такого типа перископов имеют ту же оптическую схему, но обязательно имеют также сетку с перекрестием и шкалу с делениями.

Перископичность этих перископов может изменяться путем изменения расстояния между линзами оборачивающей системы.

Увеличение 4^х 10^х

Поле зрения 10,5° 5°

Перископичность 1,5-2,5м 2,5-4,5м
