Коэффициент разветвления или нагрузочная способность - максимальное число входов которые можно подключить к отдельному выходу микросхемы (м/с). Причем сумма входных токов должна быть меньше выходного тока отдельного выхода м/с. Если м/с имеет несколько выходов, то суммарный ток всех выходов не должен превышать паспортного значения для данной микросхемы, даже если отдельные выходы микросхемы будут недогружены.

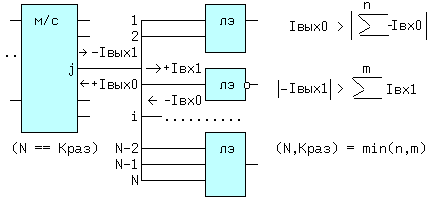

Для определения N находят отдельно две суммы входных токов для логического 0 и 1 на j-выходе. Минимальная сумма и будет Краз. m,n - целые значения.
