В зависимости от схемотехники и технологии основного (базового) логического элемента (ЛЭ) существует несколько типов микросхем:
- ТТЛ(Ш) - транзисторно-транзисторная логика с диодами Шоттки или без них;
- КМОП / n-МОП - с комплементарными или n-МОП транзисторами;
- ЭСЛ - эмиттерно-связанная логика;
- МОПТШ - логика на арсенид-галлиевых МОП структурах с диодами Шоттки.

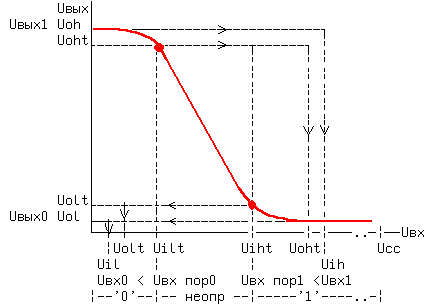

Важнейшей характеристикой базового ЛЭ, в литературе называемого также вентилем, является передаточная характеристика инвертора Uвых = f(Uвх).
Uвых1/Uoh - напряжение на выходе ЛЭ, соответствующее логической единице -"1". Uвых1пор/Uoht - пороговое напряжение на выходе ЛЭ, еще соответствующее - "1". Uвых0/Uol - напряжение на выходе ЛЭ, соответствующее логическому нулю - "0". Uвых0пор/Uolt - пороговое напряжение на выходе ЛЭ, еще соответствующее - "0". Uвх1/Uih - напряжение на входе ЛЭ, соответствующее логической единице - "1". Uвх1пор/Uiht - пороговое напряжение на входе ЛЭ, еще соответствующее - "1". Uвх0/Uil - напряжение на входе ЛЭ, соответствующее логическому нулю - "0". Uвх0пор/Uilt - пороговое напряжение на выходе ЛЭ, еще соответствующее - "0". Ucc - напряжение источника питания ЛЭ.
Чем больше разница между вых/вх сигналами и соответствующими им пороговыми значениями, тем выше помехоустойчивость ЛЭ.
