В литературе и в стандартах ряда стран ([12]* ), посвященных надежности, под надежностью технического изделия понимают его свойство выполнять заданные функции, сохраняя эксплуатационные показатели в установленных пределах (т.е. работоспособность), соответствующих заданным режимам и условиям использования, технического обслуживания, хранения и транспортирования в течение требуемого промежутка времени или требуемой наработки.
Под наработкой понимают объем или продолжительность работы изделия, которые измеряются в единицах времени, длины, массы, количестве повторных циклов функционирования и т.д. Например, наработка выключателей, реле измеряется в числе циклов включения-выключения; наработка двигателей и покрышек автомобиля - в километрах; наработка источников и приемников излучения, аккумуляторов - в часах работы.
Надежность изделия обусловливается его безотказностью, ремонтопригодностью, долговечностью и сохраняемостью.
Безотказность- свойство изделия сохранять работоспособное состояние в течение заданного времени или наработка без вынужденных перерывов. Непрерывное сохранение работоспособности в течение заданного времени не исключает некоторых профилактических мероприятий по ее поддержанию (осмотр, чистка, смазка, контроль, тестирование). Безотказность особенно важна для приборов, вынужденный перерыв (отказ) в работе которых связан с опасностью для жизни людей или большими экономическими и экологическими потерями. Например, безотказность медицинских операционных микроскопов, авиационных приборов, студийных телевизионных камер и фотокамер космических кораблей, приборов контроля и управления работой атомных электростанций и т.п.
Безотказность конкретного прибора измеряется длительностью или объемом выполненной работы до первого отказа. После отказа работоспособность прибора, как правило, может быть восстановлена* . Обнаружение причин отказа и последующее восстановление зависят от конструкции прибора, характера отказа и связаны с показателями ремонтопригодности.
Ремонтопригодность - свойство изделия, заключающееся в его приспособленности к предупреждению, обнаружению и устранению отказов, а также поддержанию работоспособности путем технического обслуживания и ремонтов. Ремонтопригодность характеризуется затратами времени и средств на восстановление изделия после отказа и поддержание его в работоспособном состоянии.
Ремонтопригодность прибора закладывается на этапе разработки его конструкции (особенно при компоновке), обеспечивающей доступность к малонадежным элементам, контролепригодность, легкозаменяемость, удобство и простоту (рациональность) обслуживания и ремонта.
Долговечность - свойство изделия сохранять работоспособность до наступления предельного состояния, т.е. способность к длительной эксплуатации при проведении необходимого технического обслуживания и ремонтов.
Предельное состояние изделия - состояние, при котором его дальнейшее использование по назначению невозможно, недопустимо или нецелесообразно. Данное состояние наступает в случаях: когда после отказа прибора его невозможно восстановить, либо невозможно достичь требуемых показателей качества (например, точности); когда безопасность эксплуатации прибора ухудшается до недопустимых пределов; когда восстановление прибора после отказа экономически нецелесообразно либо его эксплуатация экономически не эффективна, так как он морально устарел и не обеспечивает необходимых производительности работы, сервиса, энергоемкости, габаритов и т.п.
Рассмотрим в качестве примера ситуацию, сложившуюся с универсальными измерительными микроскопами УИМ-21, УИМ-23, УИМ-29 (ДИП-2), которые используются для измерения размеров объектов (деталей) на предприятиях России. При отказе микроскопа УИМ-21, требующем замены основных элементов фирмой-производитетелем, его восстановление практически невозможно, т.к. микроскоп и его элементы сняты с производства более 30 лет назад. При отказе микроскопа УИМ-23 (имеющего проекцию отсчета на экран), который также снят с производства более 10 лет назад, восстановление его еще возможно, т.к. элементы к нему поставляются фирмой-производителем, но часто экономически нецелесообразно, т.к. более современный автоматизированный измерительный микроскоп ДИП-2 обладает производительностью работы в 3-4 раза большей, чем он ([31]* ). При серьезном выходе из строя ДИП-2 также следует рассмотреть вопрос о целесообразности его восстановления либо замене на трехкоординатную измерительную машину, обладающую рядом существенных преимуществ ([20]* ).
Хорошей иллюстрацией сокращения долговечности приборов из-за их морального устаревания являются такие бытовые приборы, как черно-белые телевизоры, любительские кинокамеры, персональные компьютеры (замена которых на более совершенные модели не всегда происходит только после их отказа).
Долговечность изделий характеризуется техническим ресурсом - наработкой до предельного состояния.
Заметим, что для невосстанавливаемых объектов понятия долговечности и безотказности практически совпадают.
Сохраняемость - свойство изделия сохранять значения показателей безотказности, ремонтопригодности и долговечности (т.е. эксплуатационные показатели) в течение и после хранения и транспортирования.
Подавляющее большинство приборов поступает к потребителю, пройдя стадии хранения (на фирме-изготовителе, на складах, в магазинах) и транспортировки (автомобильным, железнодорожным, воздушным и водным транспортом), во время которых прибор подвергается различным воздействиям: механическим нагрузкам (статическим и динамическим), климатическим (осадки, температура, давление, влажность и запыленность воздуха), биологическим (микроорганизмы, насекомые, грызуны), радиационным и химическим. В результате эксплуатационные показатели и характеристики приборов могут ухудшиться или же изменится вероятность их появления.
Наиболее эффективные методы повышения сохраняемости связаны с правильной конструкцией упаковки ([29]* ), консервацией, применением специальных защитных покрытий, профилактическим обслуживанием при хранении, а также повышением культуры работы транспортных и складских служб.
Одним из важнейших понятий надежности является понятие отказа.
Отказомназывают неисправность, без устранения которой невозможно дальнейшее выполнение изделием всех или хотя бы одной из его основных функций, т.е. это событие, заключающееся в нарушении работоспособного состояния изделия*.

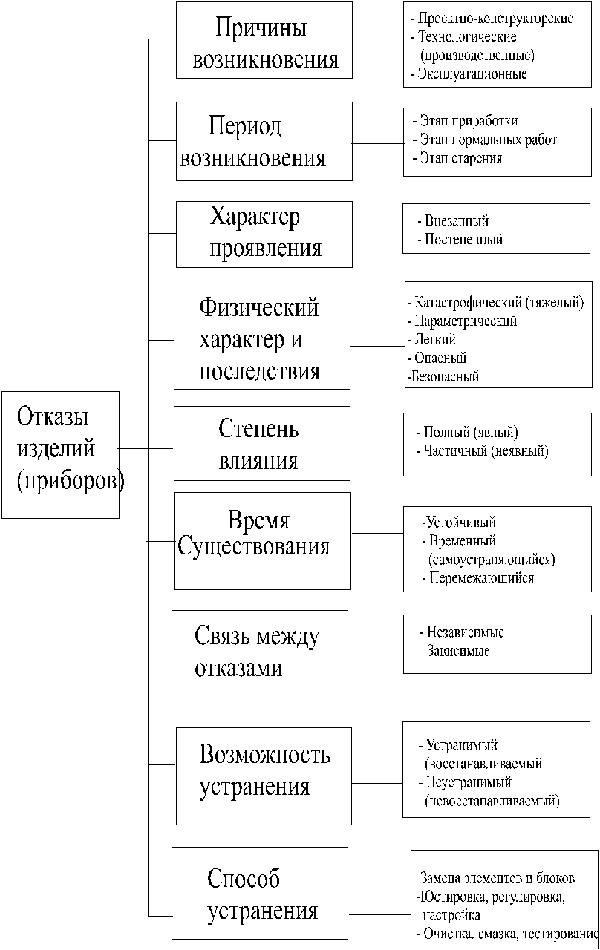

Отказы классифицируются по ряду признаков на следующие виды.(табл.10)
Проектно-конструкторскимипричинами появления отказов являются ошибки, заложенные в концепцию, структуру или конструкцию элементов прибора. Например, физический принцип работы и структура прибора не согласованы с условиями его эксплуатации (наличие электромагнитных полей, динамических нагрузок, климатических воздействий); неправильно выполнена компоновка (источник излучения нагревает эталонные элементы); неудачно выбран материал деталей и неправильно рассчитаны допуски на погрешности их размеров (деформации или децентрировки оптических деталей в оправах при колебаниях температуры).
Технологическимиили производственными причинами появления отказов являются нарушения технологических процессов изготовления и сборки деталей, дефекты материалов и комплектующих, а также отступления от инструкций и методик юстировки, калибровки, аттестации и испытаний приборов. Например, расклейка деталей из-за того, что они не были обезжирены перед склейкой, или вследствие применения клея с истекшим сроком использования.
Эксплуатационными причинами появления отказов являются ошибки операторов, эксплуатация приборов при недопустимых условиях и режимах, износ и старение элементов.
Отказы, возникающие в начальный период эксплуатации изделия, называют отказами этапа приработки. Они обусловлены, как правило, проектно- производственными ошибками и погрешностями, поэтому их называют часто конструкторско-технологическими отказами.
Отказы, появляющиеся после периода приработки (см. рис.109,б) называют отказами этапа нормальной работы.
Отказы, обусловленные старением, износом и коррозией элементов называютотказами этапа старения.
Внезапные отказы - отказы, появляющиеся внезапно в результате резкого, скачкообразного изменения основных параметров прибора под воздействием факторов, связанных с внутренними дефектами его элементов или с ошибками оператора. Наиболее характерным признаком внезапного отказа является то, что он может наступить в любой момент, предвидеть и предупредить его очень трудно. Чаще всего внезапные отказы происходят в начальный период эксплуатации прибора. Закон распределения случайного времени работы прибора до наступления внезапного отказа на этом этапе обычно носит экспоненциальный характер (см. рис. 107,а).
Постепенные отказы - отказы, при которых наблюдается постепенное изменение параметров прибора в результате естественного старения, износа, коррозии его элементов. Такими отказами является, например, отказ по точности вследствие износа направляющих подвижных функциональных систем прибора; заклинивание (или увеличение моментов вращения) окуляров бинокля из-за загустевания смазки; ухудшение контраста изображения из-за старения трубки видикона телекамеры или трубки монитора. Так как параметры элементов прибора ухудшаются постепенно, то данный отказ можно предвидеть и предупредить. Например, профилактической заменой элементов, срок эксплуатации которых приближается к предельному.

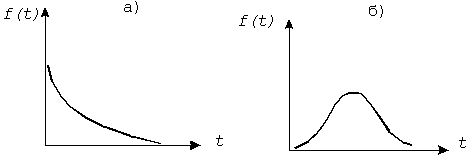

Естественно, что постепенный отказ не может произойти при испытаниях прибора или на этапе приработки. Закон распределения случайного времени работы прибора до появления постепенного отказа обычно близок к нормальному (рис. 107,б).
Полным отказом называют такой отказ, при возникновении которого невозможно использовать прибор по прямому назначению до устранения причины отказа. Например, перегорела лампочка подсветки марки автоколлиматора; не взводится затвор фотоаппарата.
Частичный отказ - отказ, связанный с ухудшением какой-либо одной из характеристик прибора, при котором возможно частичное использование изделия по прямому назначению. Например, невозможность включения светофильтра для повышения контраста изображения; появление осыпки в поле зрения, возникновение "ВАD" секторов на дисках компьютера.
Катастрофический отказ (тяжелый) - отказ прибора, приводящий к полному нарушению его работоспособности, устранение которого связано с большими экономическими и временными затратами. К нему относятся: разрушение оптических элементов; полная разъюстировка систем; поломки; деформации, заклинивания подвижных частей прибора (винчестера в компьютере); короткое замыкание в электросхемах (системной плате) и т.п.
Параметрические отказы - такие отказы, при которых прибор выполняет все свои основные функции, но один из эксплуатационных параметров (показателей) вышел за границу допустимых значений. Например, увеличился шум работы прибора, появился разворот (расфокусировка) изображения, ухудшилась точность функционирования. Часто параметрические отказы (особенно по точности) удается обнаружить не сразу, что может привести к нежелательным последствиям (например, к выпуску бракованной продукции).
Легкими отказами называют такие отказы, устранение которых не связано со значительными экономическими и временными затратами и не требует привлечения ремонтных служб. Например, замена предохранителей, источников излучения, элементов питания, тестирование программ после сбоя и т.п.
Опасными отказами называют такие, которые связаны с опасностью для жизни или здоровья людей, а также экологическими катастрофами. Если отказы не связаны с этими факторами, они называются безопасными.
Независимыми отказами называются такие, которые не являются причиной других отказов. Если же отказ возникает или изменяется вероятность его появления из-за других отказов, то он называется зависимым.
Примерами зависимых отказов являются: уменьшение срока службы лампы подсветки при подаче на нее напряжения выше номинального из-за сбоя регулировки блока питания; заклинивание гайки винтового механизма при поломке ограничителя вращения винта (двигателя).
Устойчивым отказом называется такой, который устраняется только в результате ремонта, регулировки (тестирования) или замены отказавших элементов и блоков прибора.
Временный (самоустраняющийся) отказ - это самопроизвольно устраняющийся, без вмешательства обслуживающего персонала, вследствие исчезновения вызвавшей его причины. Такие отказы возникают часто из-за нарушения режимов или условий работы. Например, отказ из-за запотевания оптических деталей; из-за расфокусировки, обусловленной перепадом температуры; потеря точности из-за недопустимых внешних вибраций прибора.
Перемежающиеся отказы (сбои) - это внезапно повторяющиеся непродолжительные самоустраняющиеся отказы. Они свидетельствуют о наличие ненормальности в элементах прибора, программах или режимах и условиях его работы. Например, отказ из-за нарушения контакта лампочки подсветки, обусловленной ослаблением крепления и вибрациями прибора; погрешность некоторых результатов измерений из-за вируса в памяти приборного компьютера.
Устранимым отказом называют такой, который подлежит устранению и может быть устранен.
Неустранимый отказ - отказ, не подлежащий устранению (невосстанавливаемые объекты) или не поддающийся устранению.
По способу устранения отказы подразделяются на такие, которые осуществляются заменой элементов и блоков (из входящих в комплект прибора, или приобретаемых); юстировкой, регулировкой или настройкой отказавшего элемента или всего прибора; организационно-техническими мероприятиями: очисткой, смазкой, тестированием ("лечением").
