Оптические квадранты предназначены для измерения угла наклона плоскостей, образующих цилиндрических поверхностей относительно горизонтальной плоскости в диапазоне ± 360 °.

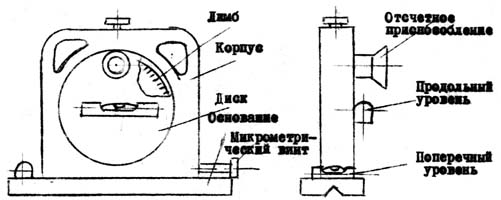

Квадрант состоит из корпуса, на котором укреплена направляющая планка с призматическим пазом / основание /. Внутри корпуса находится стеклянный лимб, с нанесенным на нем шкалой с делениями через 1 °. Напротив лимба расположен диск, который может вращаться в корпусе вокруг оси, совпадающей с осью лимба. На диске укреплены цилиндрический уровень, ось которого расположена параллельно плоскости лимба, и отсчетная лупа со шкалой. На основании расположен поперечный уровень, ось которого расположена параллельно оси лимба и плоскости основания.
Рис. 4.3.4.2-1
Кроме указанных элементов имеется микрометренный винт для обеспечения точной установки оси продольного уровня в горизонтальное положение.
Для измерения угла наклона плоскости к горизонту квадрант основанием устанавливают на контролируемую поверхность так, чтобы пузырек поперечного уровня встал на середину, и вращают диск, выводя пузырек продольного уровня на середину, затем микрометренным винтом устанавливают пузырек продольного уровня более точно на середину и производят отcчет по лимбу.
Технические характеристики оптических квадрантов.
| KО-30 | KO-IOH | |
| Цена деления лимба | 1 ° | 1 ° |
| Цена деления окулярной шкалы | 1? | 1? |
| Пределы измерения углов | ± 120 ° | ± 360 ° |
| Цена деления уровня | 30" | 5" |
| Масса, кг | 2 | 2 |
Оптический квадрант KO-IM в отличие от квадранта KO-I имеет магнитное основание.
