Катетометры служат для измерения длины вертикальных отрезков, находящихся на некотором расстоянии от измерителя и недоступных для непосредственного измерения другими средствами.

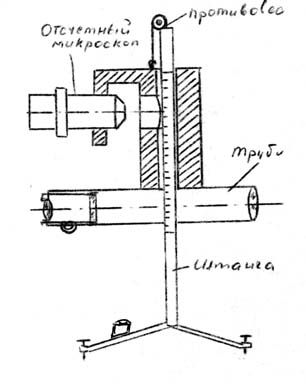

Рис. 4.3.3.8-1
Катетометр представляет зрительную трубу, установленную горизонтально, которая может перемещаться вдоль колонки со шкалой, с трубой жестко связан микроскоп. Подвижная часть уравновешивается противовесом. Шкала освещается специальным осветителем. Для установки колонки в вертикальное положение она закреплена на треножнике с подъемными винтами, на котором установлен уровень. Зрительная труба фокусируется на объект с помощью насадных линз и механизма фокусировки.
Технические данные катетометра КМ-6.
- Пределы удаления от объекта 340-969мм,
- Пределы измерения 0+400мм.
- Увеличение трубы 20,5;12,8 х
- Увеличение микроскопа 62,5 х
- Цена деления шкалы 1мм.
