Компаратор построен по принципу продольного компаратора с неподвижными отсчетным и визирным микроскопами и с последовательным расположением образцовой шкалы и объекта, жестко связанных между собой.

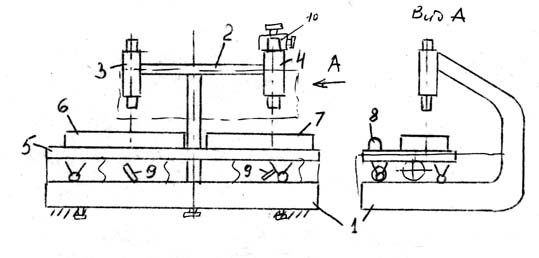

Рис. 4.3.3.2-1
Компаратор состоит из основания 1, на котором имеется прилив для укрепления траверсы 2 с микроскопами 3 и 4. Траверса закрыта хромированным экраном для защиты ее от одностороннего нагрева теплом, излучаемым наблюдателем. На основании расположены салазки, на которых установлены шкала 6 и измеряемый объект 7 . На салазках рядом со шкалой помещается термометр 8. Шкала и объект подсвечиваются светом, отраженным от зеркал 9.
Отсчетный микроскоп всегда наведен на резкость видения шкалы, отсчет производиться с помощью спирального окулярного микрометра. Визирный микроскоп имеет две сменные сетки, одна с биссектором, вторая с косым перекрестием. Первая для установки на прямолинейные штрихи, вторая - на криволинейные образующие.
Перед измерением необходимо убедиться в параллельности линии измерения образцовой шкале и резкости видимости шкалы и частей объекта, между которыми производиться измерения.
Техническая характеристика компаратора ИЗА-2
| Пределы измерения | 0 ч 200 мм |
| Цена деления основной шкалы | I мм |
| Цена деления окуляр- микрометра | 0,001 мм |
Визирный микроскоп.
| Увеличение | 7 - 10,5х |
| Линейное поле зрение | 12 мм |
| Апертура | 0,05ч0,04 |
Отсчетный микроскоп.
| Увеличение | 61.5х |
| Линейное поле зрения | 2,3 мм |
| Апертура | 0,15 |
| Предельная погрешность измерения | ± [0,9 +L/(300 - 4Н)] мкм |
где L - измеряемая длина, Н - превышение плоскости измеряемого объекта над плоскостью образцовой шкалы.
