Критерии качества оптического изображения

Разрешающая способность определяет способность оптической системы изображать раздельно два близко расположенных точечных предмета.

Предельная разрешающая способность - это минимальное расстояние между двумя точками, при котором их изображение отличимо от изображения одной точки.

Критерий Релея гласит, что при провале в распределении интенсивности в изображении двух близких точек в 20 точки будут восприниматься как раздельные. Для этого необходимо, чтобы центральный максимум в изображении одной точки приходился бы на первый минимум в изображении другой (рис.9.4.1). Для оптических систем при отсутствии аберраций канонических единиц.

Рис.9.4.1. Разрешение по Релею.

Разрешение по Релею удовлетворительно характеризует качество изображения астрономических телескопов, спектральных приборов, для которых предметами являются близко расположенные точки или линии, а также визуальных приборов (предназначенных для работы с глазом).

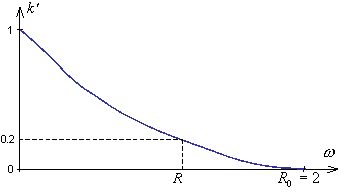

Критерий Фуко применяется для оценки качества изображения оптических систем, передающих объекты сложной структуры. Разрешающая способность определяется как максимальная пространственная частота периодического тест-объекта, состоящего из черно-белых штрихов (миры Фуко), в изображении которого еще различимы штрихи. Разрешающую способность обычно определяют для миры единичного (абсолютного) контраста по графику ЧКХ оптической системы (рис.9.4.2). Разрешающая способность определяется для заданного контраста (обычно для контраста ).

Рис.9.4.1. Разрешающая способность по Фуко.

Предельная разрешающая способность для оптических систем определяется размерами зрачка, длиной волны и аберрациями. В реальных пространственных частотах предельная разрешающая способность определяется из выражения (9.3.7).
