Принцип фазоимпульсной модуляции иллюстрируется на рис. 2.21. По своим характеристикам она превосходит рассмотренную ИКМ систему, но этот выигрыш достигается за счет расширения полосы частот. В каждом интервале длительностью
передается один импульс с фиксированной амплитудой, но его длительность составляет всего
и он находится в одном из восьми временных положений. Таким образом, полоса указанного сигнала равна
или в 8 раз превышает полосу АИМ сигнала и в 2,7 раз больше полосы ИКМ сигнала. Средняя мощность сигнала составляет
.
Рис. 2.20. Импульсный отклик согласованного фильтра протяженностью L для ИКМ сигнала; протяженностью 3L/8 для ФИМ сигнала
Длительность импульсной характеристики согласованного фильтра составляет
. Тогда среднеквадратическое значение выходного шума равно
, что намного больше по сравнению с ИКМ или АИМ. Однако при этом значительно больше и разность между уровнями сигналов. Для достижения низкой вероятности ошибок необходимо обеспечить выполнение условия
(25)
или, полагая ,
. (26)
Следовательно, ФИМ система обеспечивает такое же качество, как и ИКМ при снижении на
средней мощности сигнала, но требуемая полоса частот в этом случае расширяется в три раза. Таким образом, в смысле обмена полосы на соотношение сигнал-шум, ФИМ-система уступает ИКМ-системе.

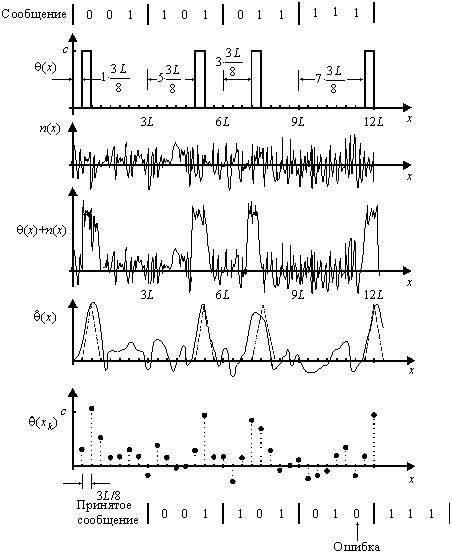

Рис. 2.21. Преобразование сигналов в ФИМ
