Аберрации делятся на монохроматические и хроматические. Монохроматические аберрации присутствуют, даже если оптическая система работает при монохроматическом излучении.
Монохроматические аберрации делятся на несколько типов:
Обычно все последующие аберрации добавляются к уже существующим. Но мы будем рассматривать каждый тип аберрации по отдельности, как если бы только он и существовал.
Если в оптической системе присутствуют все типы аберраций, то для описания отдельных типов аберраций волновую аберрацию можно разложить в ряд по степеням относительных зрачковых координат в следующем виде:
(8.2.1)
или в полярных координатах:
| (8.2.2) |
В разложении могут участвовать и более высокие порядки, но мы их рассматривать не будем. Порядок аберрации определяется по степени координаты в разложении поперечной аберрации в ряд. Этот ряд получаем путем дифференцирования выражения (8.2.2). Таким образом, поперечная аберрация определяется следующим образом:
(8.2.3)
Разложение в ряд продольной аберрации имеет вид:
(8.2.4)

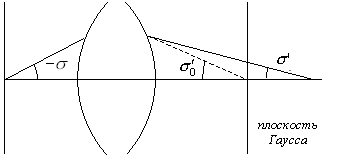

Радиально симметричные аберрации (расфокусировка и сферическая аберрация) анализируются и изучаются при рассмотрении осевой точки предмета. Для описания радиально симметричных аберраций достаточно использовать одну радиальную зрачковую координату :
(8.2.5)
| (8.2.6) |

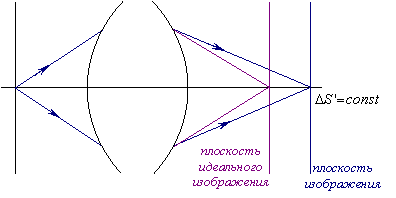

При дефокусировке все лучи на выходе оптической системы пересекаются в одной точке, но не в точке идеального изображения. Поэтому в случае дефокусировки продольная аберрация постоянна для всех лучей (для всех точек зрачка):
(8.2.7)
Если дефокусировки нет, то плоскость изображения совпадает с плоскостью Гаусса (плоскостью идеального изображения). Чтобы избавиться от дефокусировки, нужно просто соответствующим образом передвинуть плоскость изображения.
При анализе аберраций оптических систем принято строить графики зависимости поперечной, продольной, и волновой аберраций от зрачковых координат. Если в оптической системе присутствует только дефокусировка, то эти графики будут выглядеть как показано на рис.8.2.2.
а) волновая аберрация | б) продольная аберрация | в) поперечная аберрация |
| (8.2.8) |
Продольная и поперечная аберрации в этом случае определяются выражениями:
(8.2.9)
(8.2.10)
В простых положительных линзах сферическая аберрация 3 порядка отрицательна, а в отрицательных положительна. Графики волновой, продольной и поперечной аберраций в случае сферической аберрации 3 порядка представлены на рис.8.2.4.
а) волновая аберрация | б) продольная аберрация | в) поперечная аберрация |
| (8.2.11) |
В сложных системах сферические аберрации 3 и 5 порядков имеют разные знаки и могут взаимно компенсировать друг друга. На рис.8.2.5 представлен график оптимальной коррекции сферической аберрации 3 и 5 порядков для апертурного луча. В результате коррекции остаточные аберрации становятся меньше, чем сами аберрации 3 и 5 порядка.
Однако в случае сферической аберрации 3 и 5 порядков может быть и так, как показано на рис.8.2.6.: а) - аберрация "недоисправлена", б) - аберрация "переисправлена".
a) недоисправленная сферическая аберрация | б) переисправленная сферическая аберрация |
Поскольку продольной дефокусировкой легко управлять путем перемещения плоскости изображения, то сочетая сферическую аберрацию и дефокусировку, можно выбрать наилучшее с точки зрения минимума сферической аберрации положение изображения. В частности, для сферической аберрации 3 порядка при помощи выражений (8.2.9), (8.2.10) можно вычислить положение изображения, в котором кружок рассеяния минимален. При этом продольное смещение изображения составляет 3/4 от продольной аберрации апертурного луча.
Кома появляется при смещениях точки предмета с оси. Кома добавляется к другим аберрациям (например, к сферической), но мы будем рассматривать ее отдельно от других аберраций (рис.8.2.7).
В первом приближении кома прямо пропорциональна смещению предмета с оси. Если смещение равно нулю, то и кома равна нулю. Таким образом, поперечная аберрация при наличии комы прямо пропорциональна величине предмета:
(8.2.12)
где - коэффициент пропорциональности, определяющий качество аберрационной коррекции оптической системы (чем меньше , тем лучше оптическая система).
Разложение в ряд волновой аберрации (параграф 8.2.1) при наличии комы 3 и 5 порядков:
| (8.2.13) |
Тогда выражение для поперечных аберраций (после дифференцирования выражения (8.2.13)) будет выглядеть следующим образом:
(8.2.14)
Описание поперечных аберраций комы различно для меридионального и сагиттального сечений. В меридиональном сечении , следовательно:
(8.2.15)
В сагиттальном сечении , следовательно:
(8.2.16)
На рис.8.2.8 показаны графики поперечных аберраций для комы 3 порядка в меридиональном и сагиттальном сечениях. Кривые на графиках имеют одинаковую форму, но в меридиональном сечении значение в 3 раза больше, чем в сагиттальном.
a) меридиональное сечение | б) сагиттальное сечение. |
Для того чтобы лучше понять структуру поперечных аберраций при коме, рассмотрим точечную диаграмму лучей. Разобьем зрачок на множество равновеликих площадок и рассмотрим лучи, проходящие через центры этих площадок (рис.8.2.10.а). Получим картину лучей, равномерно распределенных по зрачку. Точки пересечения этих лучей с плоскостью изображения образуют точечную диаграмму (рис.8.2.10.б).
а) плоскость зрачка | б) плоскость изображения |
В названии "неизопланатизм" присутствуют корни греческих слов: изо - одинаковый, равный, планета - блуждающее тело.
Изопланатизм (одинаково заблуждающийся) - в окрестности оси оптической системы нет комы, но есть сферическая аберрация (изображение разных точек предмета будет одинаково плохое). Апланатизм - нет ни комы, ни сферической аберрации (изображение разных точек предмета идеальное). Апланатизм может выполняться только для какой-то части предмета, например в окрестности оси.
О возможной величине комы можно судить, не смещая точку с оси, если количественно оценить неизопланатизм. Такая оценка возможна, если использовать условия апланатизма и изопланатизма.
Закон синусов Аббе (условие апланатизма):
| (8.2.17) |
Если это условие выполняется для всех лучей, то нет ни комы, ни сферической аберрации. Если присутствует сферическая аберрация, то вместо условия апланатизма используется похожее условие - условие изопланатизма:
| (8.2.18) |
Рис.8.2.11 показывает разницу в определении двух условий - условия синусов Аббе и условия изопланатизма.
Если условие изопланатизма выполняется, то комы в ближайшей окрестности осевой точки не будет. Относительное отступление от изопланатизма (так называемая мера комы) определяется следующим выражением:
(8.2.19)
Поперечная аберрация комы 3 порядка для точки изображения с координатой может быть представлена следующим образом:
(8.2.20)
Астигматизм появляется при значительном смещении точки предмета с оси и добавляется ко всем остальным аберрациям. Сместим предмет с оси на значительное расстояние (рис.8.2.12). Астигматизм состоит в том, что не совпадают точки фокусов в меридиональной и сагиттальной плоскостях, поэтому лучи бесконечно узкого пучка не сходятся в одной точке. Кривизна заключается в том, что наилучшее изображение получается на искривленной поверхности, а не на плоскости.
Разложение в ряд волновой аберрации (параграф 8.2.1) при наличии астигматизма 3 и 5 порядков:
| (8.2.21) |
Количественно астигматизм и кривизна характеризуются продольными астигматическими отрезками и . Меридиональная кривизна определяется отрезком - это расстояние от плоскости параксиального изображения до меридионального фокуса . Сагиттальная кривизна определяется отрезком - это расстояние от плоскости параксиального изображения до сагиттального фокуса .
Средняя кривизна определяется полусуммой астигматических отрезков и указывает положение наилучшего изображения для данного пучка:
(8.2.22)
Мера астигматизма в продольном измерении определяется разностью астигматических отрезков:
(8.2.23)
В первом приближении средняя кривизна пропорциональна квадрату расстояния от оси. Зависимость кривизны и астигматизма по полю показывают графики продольных аберраций для внеосевых пучков (рис.8.2.13).
a) продольные аберрации (зависимость от предметной координаты) | б) продольные аберрации (зависимость от квадрата предметной координаты) |
в) поперечные аберрации в меридиональном сечении | г) поперечные аберрации в сагиттальном сечении |
Здесь - относительная предметная координата (на краю поля , на оси ):
(8.2.24)
Для астигматизма более высоких порядков (5 и выше) графики могут выглядеть, как показано на рис.8.2.14:
В зависимости от положения плоскости изображения при астигматизме пятно рассеяния может принимать форму эллипсов, отрезков или круга (рис.8.2.15). Горизонтальный отрезок наблюдается, если плоскость изображения совпадает с меридиональным фокусом, а вертикальный - если с сагиттальным. Посередине между ними пятно рассеяния имеет форму круга. В остальных положениях - пятна эллиптической формы.
Рис.8.2.15. Пятна рассеяния астигматического пучка.
Название происходит от латинского "искажение".
Если кроме дисторсии других аберраций нет, то точка изображается в виде точки (гомоцентрический пучок остается гомоцентрическим), но эта точка смещена от идеальной (рис.8.2.16).
Разложение в ряд волновой аберрации (параграф 8.2.1) при наличии дисторсии:
| (8.2.25) |
При дисторсии величина изображения отличается от идеального:
(8.2.26)
Абсолютная дисторсия (выражается в тех же единицах, что и величина изображения):
| (8.2.27) |
Относительная дисторсия:
| (8.2.28) |
Дисторсия характерна тем, что ее величина нелинейно зависит от величины предмета, то есть линейное увеличение различно для разных точек поля. Абсолютная дисторсия 3 порядка определяется дифференцированием выражения (8.2.25) и умножением на квадрат предметной координаты :
(8.2.29)
График относительной дисторсии 3 порядка приведен на рис.8.2.17. Для сравнения показан примерный ход кривой дисторсии высшего порядка.

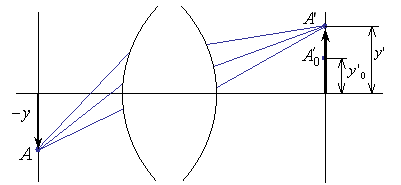

Наличие дисторсии приводит к искажению прямых линий, не проходящих через ось (рис.8.2.18). Если квадратный предмет изображается в виде подушки - это положительная дисторсия. Если изображение квадрата имеет выпуклые стороны (в виде бочки), то это отрицательная дисторсия.
а) предмет | б) изображение |
Допустимая относительная дисторсия (то есть дисторсия, которая при восприятии глазом не вызывает ощущения, что изображение искажено) около . Исправление дисторсии важно в измерительных приборах (в частности, в фотограмметрических системах), так как наличие дисторсии приводит к нелинейной ошибке измерений. Например, в фотолитографии допуск на абсолютную дисторсию не превышает 20 нм.
