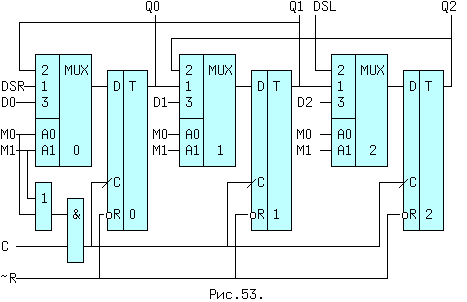

Название указывает, что сдвиг данных от разряда к разряду может производиться, как в одну сторону, так и в другую.Одна из возможных схем трехразрядного реверсивного регистра с двумя последовательными информационными входами, для сдвига информации влево DSL, и вправо DSR, с параллельными входами записи (D0..D2), синхровходом C, входом ~R установки в 0 всех триггеров и двумя входами выбора режима M1,M0, приведена на рис.53.
К D-входу любого разряда, за исключением крайних, подключены, через входы 1 и 2 мультиплексора, выходы и левого и правого соседних триггеров. Если M1=0, а M0=1, то к входам D подключены первые входы мультиплексоров и информация в каждый триггер, кроме нулевого записывается от левого соседа (происходит сдвиг вправо). Вход DSR служит в этом режиме для последовательного ввода информации. Если M1=1, M0=0, то к входам D подключены вторые входы мультиплексоров и информация в каждый триггер, кроме последнего записывается от правого соседа (происходит сдвиг влево). Для последовательного ввода данных в этом режиме используется вход DSL. При M1=M0=1 происходит параллельная запись Qi=Di положительным фронтом тактового сигнала. Для хранения информации необходимо подать комбинацию M1=M0=0. В этом случае к D-входам триггеров подключатся нулевые входы мультиплексоров (на схеме не показаны). Чтобы не произошло несанкционированной записи схема ИЛИ-И запрещает в этом режиме прохождение синхроимпульсов. По такой схеме выполнен 8-разрядный регистр 1533ИР13. Реверсивный регистр может использоваться для быстрого (всего за n тактов) деления и умножения двоичных чисел на 2n , где n-число сдвигов. Например вместо числа 5, после сдвига влево на 2 разряда, стало число 20.
