Формы представления аберраций (поперечная, продольная, волновая)

8.1. Формы представления аберраций
(поперечная, продольная, волновая)



8.1.1. Общие положения

В идеальной оптической системе все лучи, исходящие из точки , пересекаются в сопряженной с ней точке . После прохождения реальной оптической системы либо нарушается гомоцентричность пучка и лучи не имеют общей точки пересечения, либо гомоцентричность сохраняется, но лучи пересекаются в некоторой точке , которая не совпадает с точкой идеального изображения (рис.8.1.1). Это является следствием аберраций. Основная задача расчета оптических систем - устранение аберраций.


Рис.8.1.1. Идеальное и реальное изображения точки.

Для вычисления аберраций необходимо определить точку референтного (идеального) изображения , в которой должно находиться изображение по законам гауссовой оптики. Относительно этой точки и определяют аберрации.



8.1.2. Поперечные аберрации

Поперечные аберрации - это отклонения координат точки пересечения реального луча с плоскостью изображения от координат точки идеального изображения в направлении, перпендикулярном оптической оси (рис.8.1.2):

      (8.1.1)

Если точки и совпадают, то поперечные аберрации равны нулю .

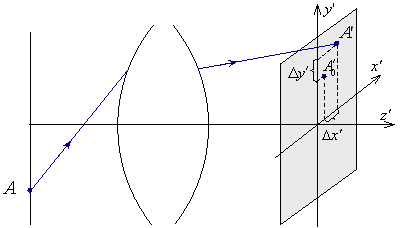

Рис.8.1.2. Поперечные аберрации.

Различают поперечные аберрации в сагиттальной плоскости и в меридиональной плоскости . Поперечные аберрации для изображения ближнего типа выражаются в миллиметрах, для изображения дальнего типа - в угловой мере. Для изображения дальнего типа поперечная аберрация - это угловое отклонение между реальным и идеальным лучом (рис.8.1.3).


Рис.8.1.3. Поперечные аберрации для удаленного изображения.

У каждого луча в пучке своя величина поперечной аберрации. Для всего пучка поперечные аберрации - это функции от зрачковых координат:

        (8.1.2)
где - зрачковые канонические (относительные) координаты.

Зрачковые канонические координаты

Зрачковые координаты определяют положение луча в пучке. Канонические (относительные) зрачковые координаты определяются следующим образом:

,       (8.1.3)

где , - входные и выходные реальные зрачковые координаты, , - входные и выходные апертуры. Апертуры определяют максимальные значения зрачковых координат.

Таким образом, верхний луч пучка имеет координаты , нижний луч пучка - , главный луч пучка - , сагиттальный луч - (рис.8.1.4).


Рис.8.1.4. Канонические зрачковые координаты.

Канонические зрачковые координаты можно выразить через полярные координаты и :

      (8.1.4)

где .



8.1.3. Волновая аберрация

Волновая аберрация - это отклонение реального волнового фронта от идеального (рис.8.1.5), измеренное вдоль луча в количестве длин волн:

        (8.1.5)


Из выражения (8.1.5) следует, что волновая аберрация пропорциональна отклонениям оптических длин лучей пучка. Поэтому влияние волновой аберрации на качество изображения не зависит от типа изображения, а определяется тем, сколько длин волн она составляет.

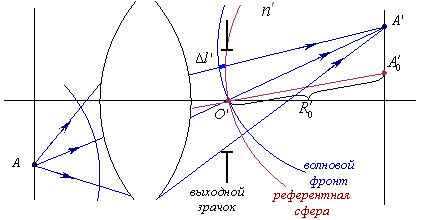

Рис.8.1.5. Волновая аберрация.

Референтная сфера - это волновой фронт идеального пучка с центром в точке идеального изображения , проходящий через центр выходного зрачка . При нахождении волновой аберрации с референтной сферой сравнивается ближайший к ней волновой фронт.

Для всего пучка волновая аберрация - это функция канонических зрачковых координат:

        (8.1.6)


Поперечная и волновая аберрации - это разные формы представления одного явления, они связаны между собой соотношениями:

        (8.1.7)


Таким образом, поперечные аберрации прямо пропорциональны первым частным производным волновой аберрации по каноническим координатам.



8.1.4. Продольные аберрации

Продольные аберрации - это отклонения координаты точки пересечения реального луча с осью от координаты точки идеального изображения вдоль оси (рис.8.1.6):

        (8.1.8)
где - положение точки пересечения луча с осью, - положение идеальной точки пересечения.

Рис.8.1.6. Продольные аберрации осевого пучка для изображения ближнего типа.

Для изображения ближнего типа продольные аберрации выражаются в миллиметрах, для изображения дальнего типа (рис.8.1.7) продольные аберрации выражаются в обратных миллиметрах:

,       (8.1.9)

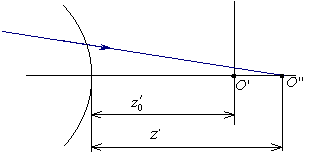

Рис.8.1.7. Продольные аберрации осевого пучка для изображения дальнего типа.

Продольные аберрации связаны с поперечными, и, следовательно, с волновыми тоже:

        (8.1.10)
где - задняя апертура осевого пучка.

Выражение (8.1.10) приближенное, оно может использоваться только для случая небольших апертур.

Итак, из выражений (8.1.7) и (8.1.10) следует, что волновая, поперечная и продольная аберрация - это разные формы представления одного явления нарушения гомоцентричности пучков. При оценке качества изображения за исходную модель аберрационных свойств оптической системы берут волновую аберрацию (по величине волновой аберрации судят о качестве оптической системы). Однако, если аберрации велики, то более целесообразно использовать для оценки качества изображения поперечные аберрации.
