Конденсором называет оптическую систему, создающую изображение источника света на некотором расстоянии от нее. Конденсор состоит из силовых оптических элементов.
Оптические характеристики конденсоров следующие:
а) фикусное расстояние f ΄,
б) линейное увеличение Vk ,
в) относительное отверстие 1/К,
г) угол охвата 2σА,
д) угол сходимости 2σ ΄ А,
е) апертура Ак = SinσA (конденсоры осветительных устройств микроскопов).
Между aпepтypным углом, увеличением и диафрагменным числом существует зависимость:
.

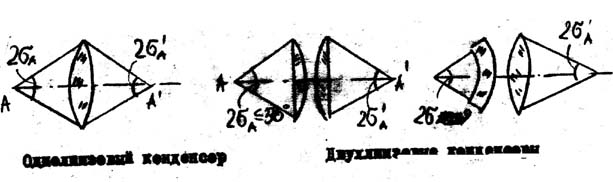

Конденсор может состоять из одной или нескольких линз. Однолинзовый конденсор имеет угол охвата 2σА= 250 и увеличение Vk = -1х. В этом случае он представляет симметричную линзу, которая рассчитывается на минимум сферической аберрации.
Рис. 3.2.2.2-1
Двух линзовые конденсоры имеют угол охвата 2σА = 500 и увеличение Vk = -1х ч 3х при симметричном конструкции из двух плоско-выпуклых линз и до -15х при применении апланатаческой линзы (мениска).
Трехлинзовый конденсор имеет угол охвата 2σА = 700 и увеличение до Vk = -6?.
Рис. 3.2.2.2-2
Четырехлинзовый конденсор имеет угол охвата 2σА = 800ё900 и увеличение до Vk = -6?.
Рис. 3.2.2.2-3
Иногда для увеличения угла охвата, сзади источника света на расстоянии радиуса его кривизны, устанавливают сферическое зеркало. Угол охвата в этом случае увеличивается вдвое. Дальнейшее увеличение угла охвата достигается за счет применения асферических поверхностей вместе сферических.
