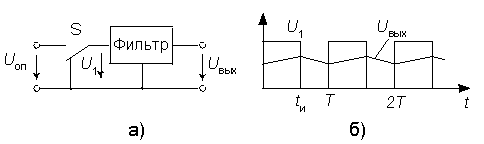

Собственно ЦАП данного типа представляет собой электрический ключ, периодически замыкаемый и размыкаемый, и формирующий импульсы (рисунок а).
Преобразователи данного типа могут работать либо по принципу преобразования частоты формируемых импульсов в напряжение (ЧИМ), либо с широтно-импульсной модуляциеи (ШИМ) - формируя сигнал на рисунке б.
После того как бывает сформирован импульсно модулированный сигнал, его достаточно проинтегрировать (используя фильтр, подавляющий высокочастотную составляющую) для получения среднего значения. В качестве интегратора в таких ЦАП зачастую выступает нагрузка. Лампа накаливания, нагревательный элемент, коллекторный электродвигатель постоянного тока является прекрасными интеграторами.
Для формирования импульсной последовательности с управляемой частотой или длительностью может быть применен таймер либо использована программная реализация этой задачи.
Последовательные ЦАП более медленные, чем параллельные, как правило менее точные, но существенно более дешевые поскольку в некоторых случаях вообще не требуют никаких дополнительных периферийных устройств кроме порта.
