Погрешности ЦАП и АЦП



Погрешность идеального преобразования определяется количеством разрядов в двоичном коде и часто определяется в МЗР - величине младшего значащего разряда.

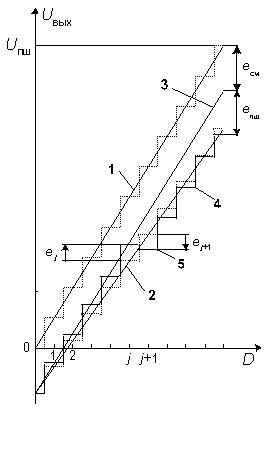

Дополнительные погрешности реальных преобразователей определяются разными факторами и имеют разный вид. На приведенном рисунке изображены передаточные характеристики для преобразователей с четырьмя основными типами погрешностей:

  1. идеальная характеристика
  2. погрешность сдвига (параллкльный сдвиг характеристики вверх или вниз),
  3. погрешность шкалы (изменение наклона),
  4. нелинейность (неравномерность "ступенек"),
  5. немонотонность (нелинейность, большая чем величина "ступеньки").
