Шина VESA (VLB)
Локальная шина VLB (VESA Local bus) - подробности
Все описанные ранее шины (ISA и EISA) имеют общий недостаток - сравнительно низкую пропускную способность. Это связано с тем, что шины разрабатывались в расчете на медленные процессоры. В дальнейшем быстродействие процессора возрастало, а характеристики шин улучшались в основном "экстенсивно", за счет добавления новых линий. Препятствием для повышения частоты шины являлось огромное количество выпущенных плат, которые не могли работать на больших скоростях обмена (МСА это касается в меньшей степени, но в силу вышеизложенных причин эта архитектура не играла заметной роли на рынке). В то же время в начале 90-х годов в мире персональных компьютеров произошли изменения, потребовавшие резкого увеличения скорости обмена с устройствами:
- создание нового поколения процессоров типа Intel 80486, работающих на частотах до 66 MHz;
- увеличение емкости жестких дисков и создание более быстрых контроллеров;
- разработка и активное продвижение на рынок графических интерфейсов пользователя (типа Windows или OS/2) привели к созданию новых графических адаптеров, поддерживающих более высокое разрешение и большее количество цветов (VGA и SVGA).

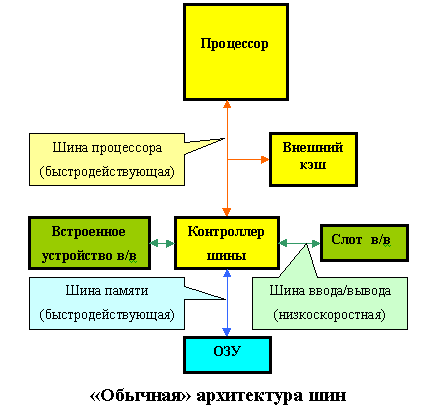

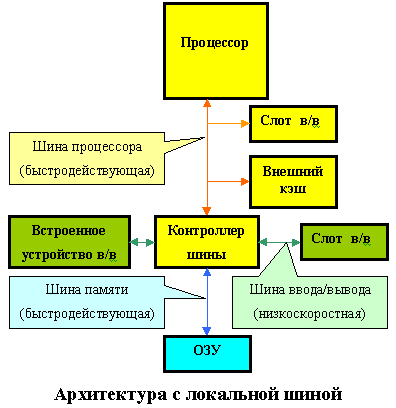

Очевидным выходом из создавшегося положения является следующий: осуществлять часть операций обмена данными, требующих высоких скоростей, не через шину ввода/вывода, а через шину процессора, примерно так же, как подключается внешний кэш. Такая конструкция получила название локальной шины (Local Bus). Рисунки наглядно демонстрируют различие между обычной архитектурой и архитектурой с локальной шиной.
Локальная шина не заменяла собой прежние стандарты, а дополняла их. Основными шинами в компьютере по-прежнему оставались ISA или EISA, но к ним добавлялись один или несколько слотов локальной шины. Первоначально эти слоты использовались почти исключительно для установки видеоадаптеров, при этом к 1992 году было разработано несколько несовместимых между собой вариантов локальных шин, исключительные права на которые принадлежали фирмам-изготовителям. Естественно, такая неразбериха сдерживала распространение локальных шин, поэтому VESA (Video Electronic Standard Association) - ассоциация, представляющая более 100 компаний - предложила в августе 1992 года свою спецификацию локальной шины.
Основные характеристики VL-bus таковы.
- Поддержка процессоров серий 80386 и 80486. Шина разработана для использования в однопроцессорных системах, при этом в спецификации предусмотрена возможность поддержки х86-несовместимых процессоров с помощью моста (bridge chip).
- Максимально число bus master - 3 (не включая контроллер шины). При необходимости возможна установка нескольких подсистем для поддержки большего числа masterов.
- Несмотря на то, что изначально шина была разработана для поддержки видеоконтроллеров, возможна поддержка и других устройств (например, контроллеров жесткого диска).
- Стандарт допускает работу шины на частоте до 66 MHz, однако электрические характеристики разъема VL-bus ограничивают ее до 50 MHz (это ограничение, естественно, не относится к интегрированным в материнскую плату устройствам).
- Двунаправленная (bi-directional) 32-разрядная шина данных поддерживает и 16-разрядный обмен. В спецификацию заложена возможность 64-разрядного обмена.
- Поддержка DMA обеспечивается только для bus masters. Шина не поддерживает специальных "инициаторов" DMA.
- Максимальная теоретическая пропускная способность шины - 160 МВ/сек (при частоте шины 50 MHz), стандартная - 107 МВ/сек при частоте 33 MHz.
- Поддерживается пакетный режим обмена (для материнских плат 80486, поддерживающих этот режим). 5 линий используется для идентификации типа и скорости процессора, сигнал Burst Last (BLAST#) используется для активизации этого режима. Для систем, не поддерживающих этот режим, линия устанавливается в 0.
- Шина использует 58-контактный разъем МСА. Максимально поддерживается 3 слота (на некоторых 50-мегагерцовых шинах возможна установка только 1 слота).
- Слот VL-bus устанавливается в линию за слотами ISA/EISA/MCA, поэтому VL-платам доступны все линии этих шин.
- Поддерживается как интегрированный кэш процессора, так и кэш на материнской плате.
- Напряжение питания - 5 В. Устройства с уровнем выходного сигнала 3.3 В поддерживаются при условии, что они могут работать с уровнем входного сигнала 5 В.
Шина VL-bus явилась огромным шагом вперед по сравнению с ISA как по производительности, так и по дизайну. Одним из преимуществ шины являлось то, что она позволяла создавать карты, работающие с существующими чипсетами и не содержащие большого количества схем дорогостоящей управляющей логики. В результате VL-карты получались дешевле аналогичных EISA-карт. Однако и эта шина не была лишена недостатков, главными из которых являлись следующие.
- Ориентация на 486-ой процессор. VL-bus жестко привязана к шине процессора 80486, которая отличается от шин Pentium и Pentium Pro/Pentium II.
- Ограниченное быстродействие. Как уже было сказано, реальная частота VL-bus - не больше 50 MHz. Причем при использовании процессоров с множителем частоты шина использует основную частоту (так, для 486DX2-66 частота шины будет 33 MHz).
- Схемотехнические ограничения. К качеству сигналов, передаваемых по шине процессора, предъявляются очень жесткие требования, соблюсти которые можно только при определенных параметрах нагрузки каждой линии шины. По мнению Intel, установка недостаточно аккуратно разработанных VL-плат может привести не только к потерям данных и нарушениям синхронизации, но и к повреждению системы.
- Ограничение количества плат. Это ограничение вытекает также из необходимости соблюдения ограничений на нагрузку каждой линии.
Несмотря на существующие недостатки, VL-bus была несомненным лидером на рынке, так как позволяла устранить узкое место сразу в двух подсистемах - видеоподсистеме и подсистеме обмена с жестким диском. Однако лидерство было недолгим, поскольку корпорация Intel разработала свою новинку - шину PCI. По мнению компании, VL-bus базировалась на технологиях 11-летней давности и являлась всего лишь "заплаткой", компромиссом между производителями. Правда, VESA заявляла, что обе шины могут "уживаться" совместно в одной системе. Intel соглашалась, что такое соседство возможно, но задавала встречный убийственный вопрос: "А зачем?". Справедливости ради, надо сказать, что PCI действительно была избавлена от большинства недостатков, присущих VL-bus.
