Фазовращатель

Схема, обеспечивающая идеальный фазовый сдвиг, должна передавать сигнал, не изменяя его амплитуду, но сдвигая его фазу на определенный заданный угол.

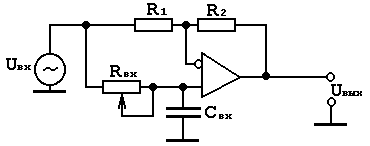

Схема:

Рис. 2.26


На выход фазовращателя подан синусоидальный сигнал Uвх частотой 1 кГц и амплитудой 1 В.

Сигнал на выходе Uвых имеет ту же частоту и амплитуду, что и входной сигнал, но запаздывает относительно Uвх на 90o.

В общем виде выражение для выходного напряжения схемы фазовращателя имеет вид.

,
где - фазовый угол.

В фазовращателе резисторы R1= R2= R.

Фазовый угол зависит только от Rвх и Свх и от частоты F входного сигнала Uвх. Они связаны следующими соотношениями:

, (*)
где - измеряется в градусах, F - в герцах, R - в омах, С - в фарадах.

Из уравнения (*) следует, что = -90o градусов тогда, когда Rвх равно реактивному сопротивлению Свх, т.е.

При изменении Rвх от 1 до 100 кОм изменяется приблизительно от -12 до -168o. Таким образом, фазовращатель может сдвигать угол в диапазоне до 180o. Если Rвхи Свх в схеме поменять местами, то фазовый угол будет положительный.
