При конструировании соединений предпочтительной является конструкция, позволяющая осуществлять контакт сопрягаемых деталей по их рабочим элементам. В этом случае происходит объединение рабочего и базового элементов присоединяемой детали, уменьшается размерная цепь и повышается точность расположения РЭС* относительно БЭС* .
Например, в случае расположения штрихов лимба на поверхности Г принцип выполняться не будет, так как рабочий элемент (поверхность D) базовой детали (валика) не совмещен с рабочим элементом присоединяемой детали. В случае же расположения штрихов лимба на поверхности В, по которой происходит сопряжение лимба с поверхностью (D) валика, принцип cоблюдается, и можно утверждать, что точность расположения РЭС относительно БЭС* (цапф валика) будет выше, чем в первом случае.
Деталь 1 будет технологичней, так как не нужно выдерживать строгий допуск на ее клиновидность по сравнению с первым вариантом.

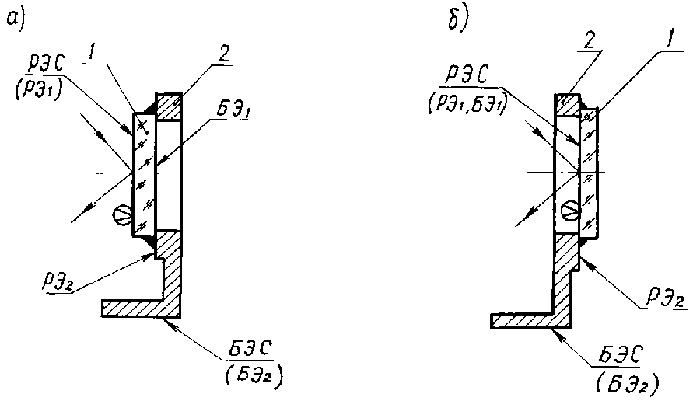

На рис. 13 изображена конструкция соединения зеркала 1 с кронштейном 2. Конструкция, изображенная на рис. 13,б, позволяет точнее ориентировать отражающую поверхность зеркала (РЭС* ) относительно основания кронштейна (БЭС* ) и не требует жесткого допуска на клиновидность зеркала по сравнению с конструкцией, изображенной на рис.13,а.
