10. ПРОГРАММИРУЕМЫЕ БОЛЬШИЕ ИНТЕГРАЛЬНЫЕ СХЕМЫ

10.1 ПРОГРАММИРУЕМЫЙ ПЕРИФЕРИЙНЫЙ ИНТЕРФЕЙС (PPI)

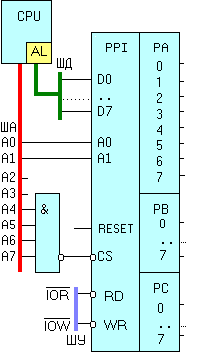

На рисунке внизу приведены условное обозначение ППИ и одна из возможных схем его включения в микропроцессорную систему. PPI имеет три двунаправленных 8-ми битных канала связи с внешними устройствами, называемых обычно портами - PA,PB,PC. Порт PC отличается от остальных тем, что его можно "расчленить" на два независимых 4-х битных порта - старшую половину D7..D4 и младшую D3..D0. ППИ, называемый иногда параллельным интерфейсом (IOP), подключается к шине данных с помощью двунаправленных тристабильных выводов D7..D0. Входы A1,A0 осуществляют выбор одного из четырех каналов обмена данными: трех портов PA,PB,PC или внутреннего регистра управления/состояния (РУС или CSR - Control and Status Register).

PPI переводится в рабочее состояние активным значением сигнала на инверсном входе "выбор микросхемы" (Chip Select, Crystall Select, CS) ~CS = 0, снимаемым  с выхода дешифратора адреса ( на рисунке приведен неполный дешифратор - элемент И-НЕ). Логический ноль на выходе элемента И-НЕ появится, если ВСЕ сигналы на его входах равны "1"   (A7=A6=A5=A4=1). Так как выбор того или иного канала производится с помощью входов A1,A0 подключенных к аналогичным линиям шины адреса (ША), то с учетом входов дешифратора возможны следующие   комбинации  сигналов на ША.

Линии A3,A2 шины адреса в схеме не задействованы, поэтому их значения в таблице обозначены (x - Don't Care Bits). При вычислении 16-ного адреса программист в качестве значения этих бит может подставлять любые значения, в том числе нули, как это и сделано в таблице. Например, для порта PB двоичный код 1111xx01 = 11110001(BIN) = F1(HEX).

Обмен   байтами  данных между МП (CPU)  и внешними устройствами (ВУ), подключенными к портам PPI может производиться по командам ассемблера IN..... и OUT.... например : in al,XX и out XX,al.

Выполнение команд IN и OUT производится в два этапа (без учета тактов и циклов, зависящих от конкретной архитектуры микропроцессора). Пример : выполнение инструкций IN AL,0F1h и OUT 0F1h,AL.

• 1 этап) Микропроцессор помещает адрес (например F1) на ША, где он дешифрируется (в нашем примере элемент И-НЕ). С выхода дешифратора активный уровень (0) поступает на инверсный вход ~CS и переводит PPI в рабочее состояние.
• 2 этап)  а) Команда OUT. В следующий момент времени МП помещает байт, находящийся в регистре AL на шину данных и одновременно вырабатывает строб записи ~IOW поступающий на вход управления записью ~WR. Импульс ~IOW защелкивает байт данных в выходном регистре соответствующего порта ( в нашем примере в порте PB). б) Команда IN. Микропроцессор посылает на вход управления чтением ~RD строб чтения ~IOR , которым считывается  в аккумулятор AL по ШД байт данных из порта PB.

Тип операций выполняемых PPI (режим работы) зависит от информации записанной в его регистр управления. Эта информация называется управляющим байтом или иногда приказом. Подробная информация по режимам приведена, например в справочнике : Микропроцессоры и микроЭВМ, под редакцией Хвощ С.Т. Ниже приведен формат байта управления в одном из наиболее популярных режимов - режиме "0", о чем свидетельствуют нули в битах D6,D5,D2:

Биты PA,PB,PCh,PCl  определяют направление передачи данных через порты ( если порт настроен, например, на вывод, то ввести данные через него в МП командой IN не удастся !).

Если один из перечисленных четырех   битов установлен (в него записана 1), то соответствующий порт будет настроен на ввод (МП <----- ВУ), если бит сброшен (в него записан 0), то порт будет настроен на вывод (  МП -----> ВУ).

10.1.1 ПОДКЛЮЧЕНИЕ К PPI ЦАП И АЦП

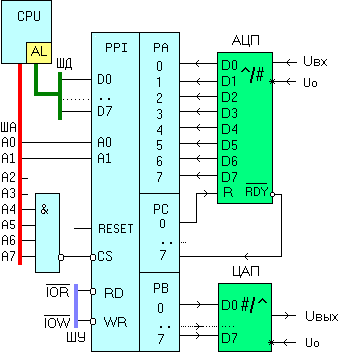

Ниже на рисунке приведен пример подключения двух внешних устройств, в качестве которых выступают ЦАП и АЦП. Аналого-цифровой преобразователь последовательных приближений (наиболее распространенный в микропроцессорных системах) подключен цифровыми выходами к порту PA ( может быть и другой порт). Вход сброса/запуска R подключен к одной из линий порта PC (на рисунке PC0), а выход готовности преобразователя соединен с линией PC7. ЦАП входами связан с  портом PB.

Как это видно из рисунка порт PA должен быть настроен на ввод кода пропорционального входному напряжению Uвх, а порт PB - на вывод кода. Поэтому бит D4 (PA) управляющего

байта должен быть установлен, а бит D1(PB) - сброшен. Далее обращаем внимание, что линия PC0 ( а вместе с ней и вся младшая половина порта PCl) должна быть настроена на вывод, а линия PC7(PCh) - на ввод, поэтому окончательно управляющий байт для приведенного ВАРИАНТА подключения АЦП и ЦАП будет выглядеть следующим образом:

Теперь приведем типовые фрагменты программы управления работой ЦАП и АЦП, с учетом временных диаграмм  АЦП.

Преобразователь активизируется при поступлении импульса R = 1 ( происходит обнуление регистров). Отрицательным перепадом сигнала R запускается процесс преобразования и через время Tпреобр. новый код появляется на выходах преобразователя.  В этот момент на выходе готовности АЦП появляется сигнал ~RDY = 0, свидетельствующий об окончании очередного цикла пребразования.

;  ++++++++ подготовка PPI к работе ++++++++

   mov al,98h ; запись управляющего байта 98
   out 0f3h,al; в регистр управления с адресом F3
   ...........

;  ++++++++ запуск АЦП и считывание кода ++++++++

   mov al,01  ; формирование на линии PC0
   out 0f2h,al; импульса запуска  (R = 1)
   mov al,00  ; преобразователя
   out 0f2h,al; (R = 0)
w: in al,0f2h ; ввести в аккумулятор (AL) байт из порта PC
   test al,80h; отселектировать бит готовности PC7 (маска 80h),
   jnz w      ; если он не равен нулю - повторить ввод снова,
   in al,0f0h ; если АЦП готов (~RDY=0), то ввести код из порта PA
   ...........; с адресом F0 (выход АЦП) в аккумулятор.

;  терерь код напряжения, например, можно вывести на дисплей и т.д.

;  ++++++++  вывод кода в ЦАП  ++++++++

   mov al,XXh ; запись в аккумулятор требуемого значения XX
   out 0f1h,al; и вывод его на ЦАП через порт PB с адресом F1.
   ...........

10.2 ПРОГРАММИРУЕМЫЙ ИНТЕРВАЛЬНЫЙ ТАЙМЕР (PIT)

Содержит три независимых шестнадцатиразрядных синхронных вычитающих счетчика CTi с синхронной загрузкой кода На рисунке внизу приведена типичная схема включения ПИТ в микропроцессорную систему. Левая часть схемы  тождественна предыдущей схеме подключения ППИ за исключением того, что   в качестве дешифратора используется популярная м/с ИД7.

Назначение выводов счетчиков: CLKi - вход сигнала тактовой  частоты. G(ATE)i - вход   управления запуском/остановом счета. OUTi - выход сигнала.

Входы A1,A0 осуществляют выбор одного из трех счетчиков или  регистра управления.

Остальные выводы выполняют функции, аналогичные функциям других микросхем этого комплекта.

В приведенной конкретной схеме вход Chip Select соединен с 0-м выходом дешифратора адреса. В соответствии с логикой работы DC при обращении CPU к PIT на управляющих входах OE должны быть активные уровни: A7=1,A6=A5=0. На адресных входах дешифратора для активизации 0-го выхода должен быть помещен двоичный код A4=A2=A1=0. С учетом приведенных ранее битов A1,A0 таймер имеет следующие адреса:

Установка режима работы каждого счетчика производится программно путем записи байта управления и начального значения коэффициента деления Ni (модуля счета). Формат управляющего байта представлен ниже.

Два старших бита D7,D6 байта управления определяют номер регистра управления соответствующего счетчика.

Биты D5,D4 задают способ записи модуля счета Ni i-го  счетчика.

• Если 3 <= Ni <=255, то коэффициент деления i-го счетчика МОЖНО программно загрузить одним младшим байтом, старший байт значение, которого равно 0 будет записан таймером в счетчик автоматически (D5=0,D4=1).]

• Если 256 <= Ni <2¹⁶ и кратно 256, то коэффициент деления i-го счетчика МОЖНО программно загрузить одним старшим байтом, младший байт значение, которого равно 0 будет записан таймером в счетчик автоматически (D5=1,D4=0).

• И наконец, если 256 < Ni <2¹⁶ и не кратно 256, то коэффициент деления i-го счетчика НУЖНО  загружать двумя байтами (D5=1,D4=1).

Биты D3,D2,D1 определяют форму выходного сигнала. В режимах 0,2,3,4 счет разрешается при GATE=1 и останавливается при  GATE=0. В режимах 1 и 5 для начала счета на вход GATE необходимо подать положительный перепад.

• Режим 0. Программируемая задержка времени. На выходе OUTi формируется положительный перепад через время Tвых = Tвх * (Ni + 1). Tвх - период повторения импульсов на входе CLKi.

• Режим 1. Генератор одиночного импульса заданной длительности. Длительность отрицательного импульса определяется следующим соотношением: Tвых = Tвх * Ni.

• Режим 2. Генератор периодической последовательности импульсов со скважностью Q>2. Частота следования импульсов на выходе счетчика: Fвых = Fвх / Ni. Fвых =  1 / Tвых и Fвх = 1 / Tвх. Скважность - отношение периода повторения к длительности импульса ( Tвых/Tи).

• Режим 3. Генератор периодической последовательности импульсов со скважностью Q=2 (меандр). Частота следования импульсов на выходе счетчика такая же, как и во втором режиме.

• Режимы 4 и 5. Программно и аппаратно управляемый строб-импульс. В режиме 4 формируется короткий импульс длительностью Tвх с задержкой Tвых = Tвх*(N +1). А в режиме 5 формируется такой же импульс  с задержкой Tвых = Tвх*N.

Бит D0 регламентирует формат записи кода Ni в счетчик.  Если D0=0, загружаемый код трактуется счетчиком, как двоичный - в противном случае, как двоично-десятичный.

10.2.1 ПРИМЕР ИСПОЛЬЗОВАНИЯ PIT

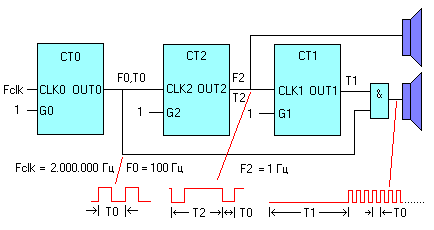

На рисунке внизу приведена одна из множества схем применения ПИТ в качестве таймера с программируемой длительностью временного интервала T1, подачей звуковых отметок с периодом T2 и сигнализацией с частотой F0 спустя время T1.

Исходные данные для проектирования:

• 1.Длительность интервала временной задержки T1 = 15сек.

• 2.Частота входного сигнала Fclk = 2МГц.

• 3.Частота звуковых отметок F2 = 1Гц.

• 4.Частота сигнала F0 = 100Гц.

Необходимо для каждого счетчика вычислить коэффициенты деления Ni и управляющие байты.

• Счетчик CT0. Биты управляющего байта D7,D6 = 00 для счетчика CT0. Для формирования на его выходе сигнала с частотой 100Гц подходят режимы 2 и 3. Однако в режиме 2 высокая скважность Q импульсов (длительность импульса мала по сравнению с периодом повторения) снижает мощность сигнала в Q/2 раз. Поэтому выбираем режим 3 и биты D3,D2,D1 = x11 = (011 или 111). Коэффициент деления CT0 в режиме 3 N0 = 2000000Гц / 100Гц = 20000(DEC) = 4E20(HEX). Так как 256 < N0(20000) <2¹⁶ и не делится на 256, то загрузка кода N0 в счетчик должна производиться двумя байтами 4E и 20. Следовательно биты D5,D4 = 11. Осталось найти значение бита D0. Двоично-десятичным кодом значение N0 = 20000 (пять десятичных цифр) невозможно загрузить в 16-ти битовый счетчик (четыре полубайта - четыре десятичных цифры), поэтому D0 = 0 (загрузка N0 в двоичном коде). Таким образом управляющий байт для CT0 будет равен 36(3E):

• Счетчик CT2. Биты управляющего байта счетчика CT2 D7,D6 = 10. Для формирования на его выходе сигнала с частотой 1Гц также подходят режимы 2 и 3. Однако, в режиме 3 при скважности Q=2 пьезокерамические пластины верхнего динамика будут издавать звук при каждом перепаде на выходе CT2, т.е. отметки времени будут звучать с двойной частотой, что естественно не планировалось. Поэтому выбираем режим 2 и биты управляющего байта D3,D2,D1 = x10 = (010 или 110). Модуль счета N2 счетчика CT2 равен F0 / F2 = 100(DEC) = 64(HEX) и находится в пределах 3<=N2<=255. Из этого следует, что N2 можно записать в счетчик одним младшим байтом, т.е. биты D5,D4 = 01. Однобайтовое значение N2 содержит две тетрады, в которых невозможно разместить  три десятичных цифры, поэтому запись N2 должна производиться не двоично-десятичным кодом, а двоичным и бит D0 = 0. Суммируя сказанное получим два возможных значения управляющего байта CT2.

• Счетчик CT1. Биты управляющего байта счетчика CT2 D7,D6 = 01. Временная задержка на его выходе может быть сформирована режимами 0 или 1. В режиме 1 требуется запуск счетчика положительным перепадом на входе GATE. В режиме 0 для работы счетчика на этом входе должен быть сигнал GATE1 = 1, а биты D3,D2,D1 = 000. Коэффициент деления в режиме 0: N1 = (T1 / T2) - 1 = 15/1 -1 = 14(DEC) = E(HEX). Это число также может быть загружено в CT1 одним младшим байтом, поэтому биты D5,D4 = 01. Модуль счета N1 = 14 можно  записать, либо шестнадцатиричным кодом 0E(00001110 BIN), либо двоично-десятичным кодом 14(00010100 BCD). Это число (временная задержка) является тем параметром, который потребитель самостоятельно вводит в таймер и знание шестнадцатиричной системы счисления не входит в круг его обязанностей. Поэтому разработчику таймера желательно предусмотреть установку   пользователем числа N1 десятичными цифрами и следовательно бит D0 управляющего байта равен 1. Окончательно, управляющий байт для CT1 будет равен:

Программа запуска приведенной схемы таймера:

   ;#### подготовка счетчиков таймера к работе в выбранных режимах
   mov al,51h; загрузка управляющего байта CT1
   out 83h,al; по адресу 83
   mov al,9ch ; загрузка управляющего байта CT2
   out 83h,al; по адресу 83
   mov al,3eh  ;  загрузка управляющего байта CT0
   out 83h,al;  по адресу 83

   ;#### запись коэффициентов деления  Ni в счетчики
   ;#### в режимах 0,2,3 счетчики при записи в них последнего
   ;#### (единственного) байта Ni начинают счет импульсов CLKi
   mov al,14h  ; запись N1=14(BCD !) в счетчик CT1
   out 81h,al; по адресу 81
   mov al,64h  ; запись N2=100(DEC) в счетчик CT2
   out 82h,al; по адресу 82
   mov al,20h  ; запись младшего байта N0=20000(DEC)=4e20(HEX)
   out 80h,al; в счетчик CT0 по адресу 80
   mov al,4eh  ; а теперь - старшего байта N0
   out 80h,al; по тому же адресу
   ;#### таймер начал отсчет времени.

10.3 ПРОГРАММИРУЕМЫЙ СВЯЗНОЙ ИНТЕРФЕЙС (PCI)

Программируемый связной интерфейс или универсальный (синхронно-)асинхронный приемо-передатчик (У(С)АПП или U(S)ART) предназначен для организации обмена данными между МП и удаленными ВУ в последовательном формате. По этой причине УСАПП называют также последовательным интерфейсом (IOS).В качестве передатчика УСАПП преобразует параллельный код в последовательный и отправляет его в линию связи, а в качестве приемника осуществляет обратное преобразование. УСАПП может обмениваться данными с удаленными устройствами в симплексном (движение информации в одном направлении) , полудуплексном (информация передается и принимается в обоих направлениях, но поочередно) и дуплексном режимах (обмен данными в обоих направлениях одновременно).

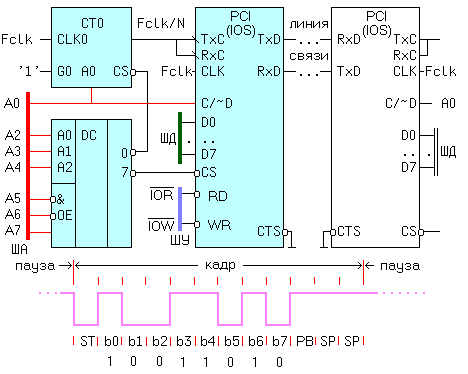

На рисунке приведено упрощенное условное обозначение УСАПП, схема его включения в микропроцессорную систему и типичная последовательность бит на входе приемника или выходе передатчика в асинхронном режиме работы. Микропроцессор на схеме не показан. Счетчик CT0 таймера (мог быть и другой) обеспечивает требуемую скорость обмена данными.

Назначение некоторых выводов: TxD - выход передатчика, RxD - вход приемника, CLK - вход частоты синхронизации, TxC - вход синхросигнала передатчика, RxC - вход синхросигнала приемника, ~CTS - инверсный вход готовности приемника терминала (удаленного устройства или модема). В простых системах связи вход ~CTS можно жестко связать с "землей", уведомляя передатчик, что приемник "всегда готов", а его действительная готовность к приему - это забота программиста! Если используется стандартный протокол связи, например RS-232C, то вход ~CTS должен быть отсоединен от нулевого провода. C/~D - функциональный вход "управление/данные". Если C/~D = 0 , то МП и УСАПП обмениваются байтом данных, если C/~D = 1, то происходит запись байта управления или чтение байта состояния. Назначение остальных выводов PCI аналогично назначению соответствующих выводов PPI. Приведенных на рисунке выводов достаточно для реализации связи с не очень удаленными объектами, например с компъютером или с другими МП.

Из приведенного рисунка нетрудно вычислить адреса PCI. Для нулевого выхода дешифратора, подключенного к входу таймеру "выбор микросхемы"адреса уже найдены. Активизация инверсного  входа ~CS УСАПП производится подачей сигналов A4,A3,A2 = 111(BIN) = 7(DEC) и разрешающих работу дешифратора сигналов A7,A6,A5 = 100(BIN). В таблице приведены два из четырех возможных адресов PCI (A1 = 0).

Одним из наиболее распространенных режимов работы УСАПП является асинхронный режим. В этом режиме каждый передаваемый символ (кадр) содержит следующие поля:

• обязательный стартовый бит, на рисунке обозначен ST, всегда равен нулю,

• 5..8 информационных бит,

• необязательный бит контроля четности/нечетности PB,

• 1..2 стоп-бита SP.

Кадры следуют непрерывно или отделяются паузами. Инфомационные биты передаются начиная со старших разрядов. На рисунке передается/принимается код 01011001, а не 10011010.

УСАПП программируется записью в него байта управления, который может быть двух типов:

• инструкция режима,

• команда управления.

ФОРМАТ ИНСТРУКЦИИ РЕЖИМА

Инструкция режима задает режим синхронизации, формат данных, скорость обмена, необходимость контроля. Ниже в таблице приведен формат инструкции режима.

• Биты D7,D6 определяют число стоп-бит в каждом кадре, причем "полтора бита" обозначают длительность в полтора тактовых интервала. Обычно для экономии времени используется один стоп-бит.

• Длительность тактового интервала (f_TxC(RxC)/x)^-1сек задают биты D1,D0. Частота f_TxC или f_RxC - частота сигнала на одноименных входах TxC и RxC приемопередатчика должна быть меньше или равной f_CLK/(4.5). Внутри УСАПП может быть дополнительно поделена в 16 или 64 раза. Частота f_TxC(RxC)/x определяет скорость передачи в Бодах (baud) или битах в секунду (bps). Для УСАПП обе скорости совпадают. В асинхронном режиме комбинация D1,D0 = 01 недопустима. Максимальную скорость обмена данными нетрудно вычислить. Пусть f_CLKmax = 2МГц, тогда f_TxC(RxC) = f_CLK/4.5 =444444,44Гц. В асинхронном режиме дополнительный коэффициент деления должен быть не менее 16-ти (см. инструкцию режима). Поэтому максимальная скорость обмена равна 444444,44Гц / 16 = 27777 бит в секунду.

• Число информационных бит в кадре   определяется битами  D3,D2  инструкции режима.

• Биты D5,D4 задают вид контроля за правильностью передачи. Если производится контроль четности, то УСАПП-передатчик   вычисляет "сумму по модулю два" информационных бит и полученный бит суммы вставляет в передаваемый кадр в качестве бита контроля четности. УСАПП-приемник снова вычисляет сумму "сумму по модулю два" информационных бит и если значение принятого и вычисленного бита контроля совпадают - делается вывод об отсутствии искажений при передаче по линии связи. Этот метод позволяет выявлять только нечетное число искажений бит информации и самого бита контроля, поэтому обычно контроль четности/нечетности не применяется и длина кадра уменьшается на один тактовый интервал. В современных устройствах связи применяются более сложные методы контроля за правильностью передачи (CRC-контроль, передача с подтверждением приема и др.).

ФОРМАТ КОМАНДЫ УПРАВЛЕНИЯ

Ниже в таблице приведены некоторые биты команды управления.

ФОРМАТ БАЙТА СОСТОЯНИЯ

В процессе работы можно осуществлять контроль за работой  УСАПП путем чтения байта его состояния. Ниже в таблице приведены некоторые наиболее употребительные в асинхронном режиме биты состояния УСАПП.

Биты D5,D4,D3, называемые также флагами, устанавливаются/сбрасываются   приемником УСАПП сигнализируя:

• PE=1 (Parity Error), если УСАПП   зафиксировал ошибку при контроле четности/нечетности,

• OE=1(Overrun Error), если была попытка считать в микропрцессор передаваемый из линии в приемник код, до завершения его полной передачи,

• FE=1(Frame Error), если приемник не обнаружил стоп-бит(ы).

Бит RxRDY (Готовность приемника), если RxRDY=0, то приемник еще не преобразовал последовательный код в параллельный и считывать его в микропроцессор бессмысленно.

Бит TxRDY (Готовность передатчика) - если TxRDY=0, то передатчик еще не преобразовал параллельный код в последовательный и загрузка следующего кода из МП в передатчик исказит текущее передаваемое значение.

Ниже приводится фрагмент программы передачи массива байтов, хранящихся в памяти.Начальный адрес массива символов - 8007(HEX). Передается  8 байтов: fd,87,9c,88,40,55,8a,b8. Адреса таймера 80,83 и УСАПП 9c,9d были получены ранее. Коэффициент деления частоты f_CLK(N0=5)>4.5.

;#### настройка и запуск делителя частоты

     mov al,1eh; CT0,1 мл.байт, режим 3, код BIN
     out 83h,al; вывод байта упр. 1e в порт 83
     mov al,5  ; коэфф. деления частоты Fclk N0=5
     out 80h,al; и запись его в CT0 по адресу 80

;#### настройка УСАПП
     ...........

     mov al,40h;программный сброс D6=1
     out 9dh,al;

     mov al,0cfh;инструкция режима: 2 стоп-бита,
     out 9dh,al ;нет контроля,8 инф. бит, fTxC(RxC) / 64

     mov al,01h;разрешение передачи TxEN=1
     out 9dh,al;

;#### передача массива символов

     mov cl, 8; число передаваемых символов
     mov bx,8007h; начальный адрес блока
nxt: mov al,[bx]; переслать текущий байт в AL
     out 9ch,al; и вывести его в УСАПП
wt:  in al,9dh; чтение байта состояния
     shr al,1; символ передан в линию? (TxRDY=1?),
     jnc wt; если нет,то подождать,
     inc bx; если да, перейти к адресу след. байта
     dec cl; переданы все байты?
     jnz nxt; если нет,то повторить вывод след. байта
     ........; если да,то выйти из цикла.

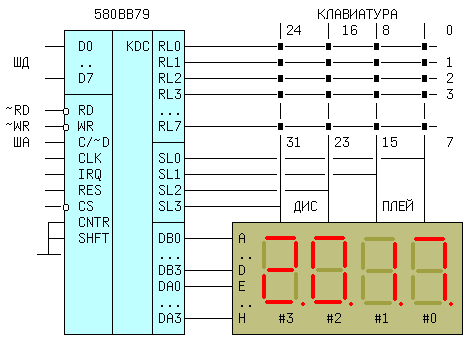

10.4 КОНТРОЛЛЕР КЛАВИАТУРЫ И ДИСПЛЕЯ
