Управляющие автоматы на элементах с жесткой логикой

Построение схем автоматов с жесткой логикой.

В управляющих автоматах на элементах с жесткой логикой - для хранения информации о состоянии используется набор триггеров, на их тактовый вход подается тактирующий сигнал, входные сигналы X подаются на комбинационные устройства, вырабатывающие сигналы управления для (функции возбуждения) триггеров. Выходные сигналы Yформируются при помощи других комбинационных схем из выходных сигналов триггеров A (для автомата Мили) или из выходных сигналов триггеров Aи входных сигналов Y (для автомата Мура, именно его блок схема представлена на рисунке).

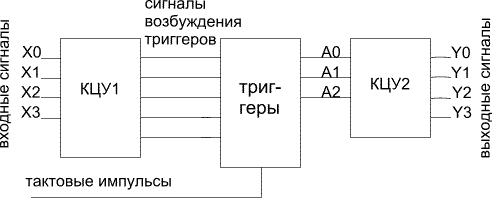

Блок-схемаавтоматаМили

Подобный автомат реализуется схемой, процесс синтеза которой называется структурным синтезом. Процесс структурного синтеза автомата разделяется на следующие этапы:

  1. выбор типа запоминающих и логических элементов;
  2. кодирование состояний автомата;
  3. синтез комбинационной схемы, формирующей сигналы возбуждения и выходные сигналы.

В. М. Глушковым разработан общий конструктивный прием, называемый каноническим методом структурного синтеза автомата. Этот метод позволяет свести задачу синтеза автомата к задаче синтеза комбинационной схемы путем построения системы булевых функций, выражающих зависимость выходных сигналов и сигналов возбуждения от входных сигналов и состояний автомата. Полученные булевы функции минимизируются (например, методом карт Карно) и используются в качестве формы для построения схемы автомата.

Достоинства и недостатки автоматов с жесткой логикой.

Схемы с жесткой логикой, как правило, позволяют обеспечить наибольшее быстродействие из всех возможных методов построения цифрового автомата, однако при возрастании сложности реализуемых алгоритмов схемы автоматов с жесткой логикой очень быстро становятся более сложными , чем схемы автоматов с микропрограммным или программным управлением. Поэтому схемы автоматов с жесткой логикой в настоящее время используют только в том случае, когда требуется максимальное быстродействие.
