Важной характеристикой материнской платы является ее форм-фактор, определяющий ее геометрические размеры, расположение разъемов расширения и процессора, точек крепления платы, а также тип разъема питания платы и питающие напряжения. Поэтому форм-фактор платы определяет также используемый тип корпуса и блока питания . В настольных системах с корпусами типа desktop или tower чаще всего используются два несовместимых между собой форм-фактора плат (а, соответственно, и корпусов ПК) - AT и ATX.

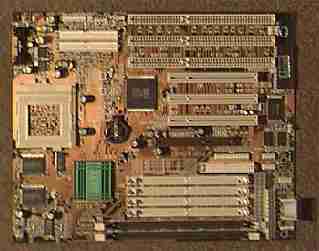

AT - форм-фактор плат на основе процессоров от 286 до 486, значительной части Pentium и некоторой части Pentium Pro . Для новых процессоров (Pentium II , Celeron , K6-3D ) AT-платы практически не выпускаются. Наиболее распространенный формат baby AT имеет размеры 12x9,6 дюйма, или 305x244 мм. Существуют AT-платы большего (Full-size AT) и меньшего (3/4 baby AT) размера. Если в какой-либо корпус можно установить AT-плату большего размера, то в этот же корпус можно установить любую AT-плату меньшего размера. Для питания AT-платы требуются напряжения +12В и +5В.

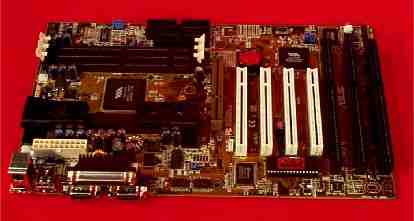

ATX , предложенный Intel форм-фактор платы, имеет такие же размеры, как и baby AT, но разъемы расширения расположены параллельно короткой стороне платы, процессор сдвинут в сторону вентилятора блока питания, разъемы для подключения дисководов и жестких дисков расположены вблизи соответствующих устройств, что позволяет применять короткие интерфейсные кабели и повышает надежность передачи данных. Продуманная конструкция позволяет устанавливать во все разъемы расширения платы полной длины, обеспечивает удобный доступ к ним и хорошее охлаждение. Подавляющее большинство плат для семейства процессоров P6 (Pentium II, Celeron, Xeon) выпускаются в формате ATX. В частности, Intel прекратила выпуск плат формата AT уже для процессоров Pentium MMX , перейдя к выпуску плат формата ATX. В этом формате используется новый 20-контактный разъем питания, через который подаются напряжения +12В, +5В и +3,3В, а также сигналы soft power, позволяющие программно производить включение и выключение питания компьютера. Все необходимые разъемы для подключения внешних устройств расположены на задней панели платы.
В корпусах уменьшенного размера типа slim используются платы старого (LPX) или нового (NLX) форм-факторов, которые соотносятся между собой так же, как AT и ATX.
Подавляющее большинство современных материнских плат являются так называемыми "зелеными" (green motherboard), т. е. аппаратно и программно поддерживают несколько экономичных режимов с пониженным энергопотреблением.
