Общая характеристика архитектуры

Структурная организация микроконтроллера i8051.

Общие характеристики

Микроконтроллер семейства 8051 имеют следующие аппаратные особенности:

• внутреннее ОЗУ объемом 256 байт;
• четыре двунаправленных побитно настраиваемых восьмиразрядных порта ввода-вывода;
• два 16-разрядных таймера-счетчика;
• встроенный тактовый генератор;
• адресация 64 КБайт памяти программ и 64 Кбайт памяти данных;
• две линии запросов на прерывание от внешних устройств;
• интерфейс для последовательного обмена информацией с другими микроконтроллерами или персональными компьютерми.

Микроконтроллер 8751 снабжен УФ ПЗУ объемом 4 Кбайт.

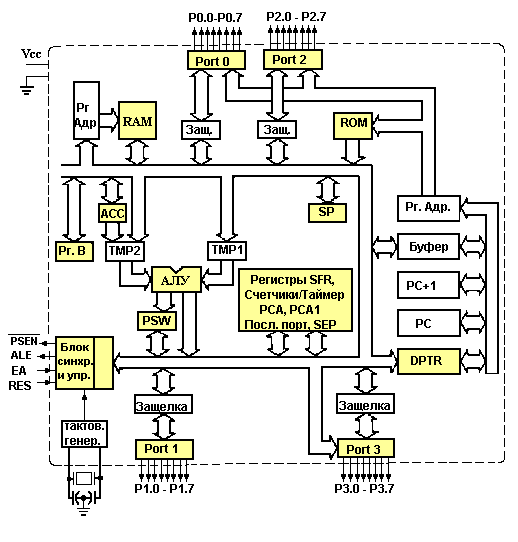

Функциональная схема микроконтроллера семейства 8051

(Окрашенные желтым блоки являются гиперссылками)

Назначение выводов микроконтроллера 8051

Обоначения на этом рисунке:

• U_ss - потенциал общего провода ("земли");
• U_cc - основное напряжение литания +5 В;
• X1,X2 - выводы для подключения кварцевого резонатора;
• RST - вход общего сброса микроконтроллера;
• PSEN - разрешение внешней памяти программ; выдается только при обращении к внешнему ПЗУ;
• ALE - строб адреса внешней памяти;
• ЕА - отключение внутренней программной память; уровень 0 на этом входе заставляет микроконтроллер выполнять программу только внешнее ПЗУ; игнорируя внутреннее(если последнее имеется);
• P1 - восьми битный квази двунаправпенный порт ввода/вывода: каждый разряд порта может быть запрограммирован как на ввод, так и на вывод информации, независимо от состояния других разрядов;
• P2 - восьми битный квази двунаправленный порт, аналогичный Р1; кроме того, выводы этого порта используются для выдачи адресной информации при обращении к внешней памяти программ или данных (если используется 16-битовая адресация последней). Выводы порта используются при программировании 8751 для ввода в микроконтроллер старших разрядов адреса:
• РЗ - восьми битный квази двунаправленный порт, аналогичный. Р1; кроме того, выводы этого порта могут выполнять ряд альтернативных функций, которые используются при работе таймеров, порта последовательного ввода-вывода, внешней памяти программ и данных;
• P0 - восьми битный двунаправленный порт ввода-вывода информации: при работе с внешними ОЗУ и ПЗУ по линиям порта в режиме временного мультиплексирования выдается адрес внешней памяти, после чего осуществляется передача или прием данных.
