Лабораторная работа N2

Суммирующие схемы

Какую функцию выполняет данная схема? Чему равна выходная функция?

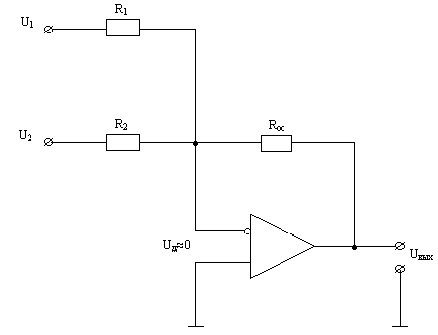

1. Инвертирующий сумматор



2. Неинвертирующий сумматор



3. Схема инвертирующего сумматора с масштабными коэффициентами



4. Схема неинвертирующего сумматора с масштабными коэффициентами

Инвертирующий сумматор имеет

• R₁= R₂= R_ос= R = 100 кОм
• U₁= 4 B
• U₂= -1 B

Вычислить U_вых.

Схема сложения с масштабными коэффициентами имеет

• R_ос= 1 МОм
• R₁= 100 кОм
• R₂= 50 кОм
• R₃= 200 кОм

• U₁= 0,1 B
• U₂= 0,3 B
• U₃= -0,4 B

Схема сложения с масштабными коэффициентами

Рассчитать R₁, R₂, R₃ так, чтобы при R_ос= 1 МОм обеспечить

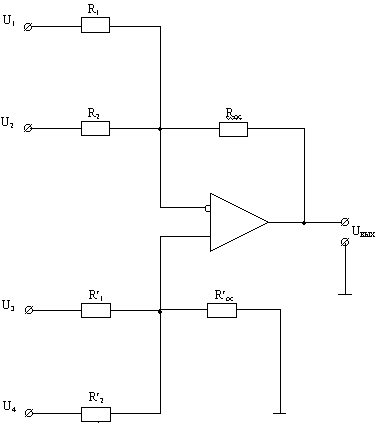

В схеме сложения-вычитания R_ос= 200 кОм

• R' _ос= 200 кОм
• R₁ = 10 кОм
• R₂= 25 кОм
• R' ₁ = 20 кОм
• R' ₂= 40 кОм

Вычислить U_вых при

• U₁= 0,1 B
• U₂= -0,3 B
• U₃= 0,2 B
• U₄= 0,1 B

В схеме сложения-вычитания R_ос= R' _ос= 1 мОм

Вычислить R₁, R₂, R'₁, R'₂, обеспечивающие U_вых = 3U₃+ 4U₄- (2U₁+ U₂)

Интеграторы и дифференциаторы

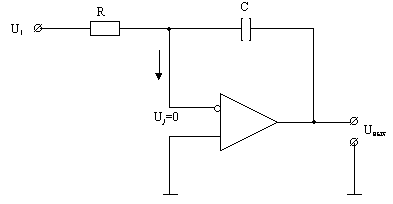

Какую функцию выполняет данная схема

1. Схема интегратора.
2. Схема дифференциатора.
3. Инвертирующий каскад.
4. Неинвертирующий каскад.

Как будет выглядеть сигнал на выходе интегратора, если на его вход подать ступенчатый сигнал

На вход интегратора подается ступенчатый сигнал и

R₁= 1мОм

C = 0,1 мкФ

U_вх=1 В

Чему равно выходное напряжение через 3 мс после начала импульса?

В интеграторе R=10 кОм, С = 0,1 мкФ, U_вх- это прямоугольная волна с частотой 1 кГц и амплитудой 5 В. Каким будет выходное напряжение: форма и численный ответ.

Для интегратора найти R, при котором U_вых= -10 U_вхdt, если С = 1 мкФ.

Вычислить U_выхчерез 2 мс после подачи входного сигнала на интегратор, если U_вх= 3t.

Перечислите три причины, по которым время интегрирования в реальных схемах ограничено.

В интеграторе-усилителе R = 100 кОм

Вычислить R_ос и C, при которых U_вых= -5U_вх- 10 U_вхdt

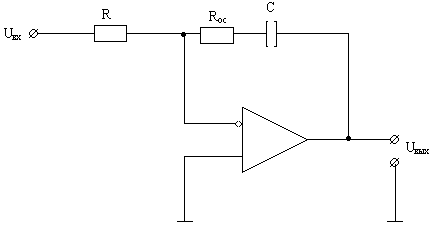

Какую функцию выполняет данная схема?

1. Дифференциатор
2. Интегратор
3. Усилитель
4. Усилитель-дифференциатор.
5. Интегратор-усилитель

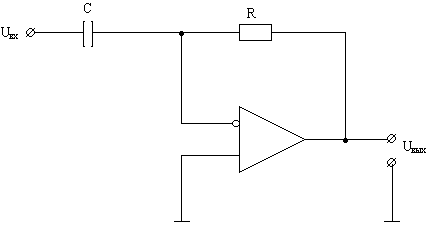

Вычислить С, при котором выходное напряжение дифференциатора будет иметь вид , если R = 100 кОм.

Чему будет равно выходное напряжение дифференциатора через 2 мс после подачи входного сигнала, если

Uвх = 4t

R = 100 кОм

C = 0,1 мкФ.

Чему будет равно выходное напряжение дифференциатора через 40 с после подачи входного сигнала, если

Uвх = 4t

R = 100 кОм

C = 0,1 мкФ.

Укажите, зачем в дифференциаторе вводят стабилизирующую коррекцию.

1. Улучшить устойчивость, уменьшить шумы.
2. Уменьшить температурный дрейф.
3. Уменьшить U_вх.сдв., I_вх.сдв.
4. Уменьшить ток утечки конденсатора.
5. Уменьшить I_см., U_см.

В дифференциаторе R = 10 кОм, C = 0,1 мкс. На вход подается треугольная волна. Каким будет выходной сигнал?

На вход дифференциатора подается прямоугольная волна с амплитудой 5 В и частотой следование 5 кГц, время нарастания и спада импульсов равно 1 мкс. Как выглядит выходной сигнал?

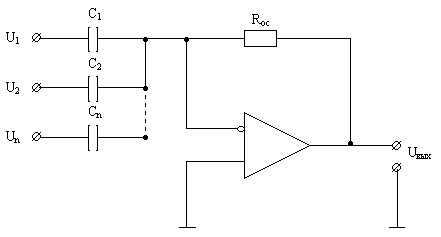

Какую функцию выполняет данная схема? Чему равна функция выходного напряжения?

1. Суммирующий дифференциатор



2. Дифференциатор



3. Интегратор



4. Суммирующий интегратор

Назовите элементы, используемые для построения логарифмических преобразователей.

1. Диод или переход эмиттер-база транзистора.
2. Переход коллектор-эмиттер транзистора.
3. Резисторы.
4. Индуктивности и емкости.
5. Транзисторы.

Схемы логарифмических усилителей без температурной компенсации очень чувствительных к изменению температуры. Укажите причины этого явления.

1. Зависимости .
2. Зависимость b = f (?) транзисторов.
3. Зависимость
4. Влияние разброса напряжения питания схемы.
5. Влияние разброса параметров схемы.

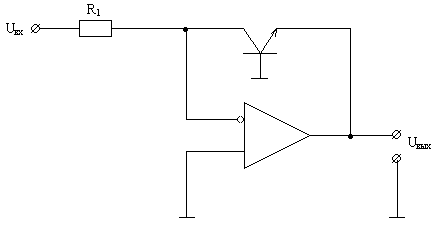

Какую функцию выполняет данная схема?

1. Логарифмический усилитель.
2. Экспоненциальный усилитель.
3. Интегратор.
4. Дифференциатор.

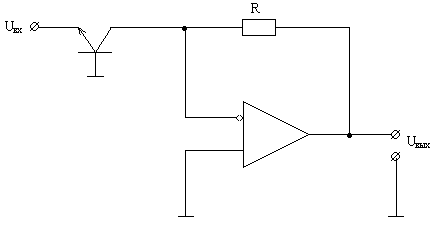

Какую функцию выполняет приведенная схема?

1. Экспоненциальный усилитель.
2. Логарифмический усилитель.
3. Интегратор.
4. Дифференциатор.
