Осветительные устройства ОП

Осветительные устройства в оптических приборах применяются для освещения объекта направленными пучками световых лучей.

В зависимости от назначения осветительные устройства можно подразделить на следующие группы:

а) осветительные устройства приборов дальнего действия;

б) осветительные устройства проекционных приборов;

а) осветительные устройства микроскопов;

г) осветительные устройства фотоэлектрических устройств;

д) осветительные устройства для освещения шкал (сеток).

Каждое осветительное устройство состоит из источника света и оптической системы, которая создает определенные условия освещения и дает возможность использовать источник света с максимальной эффективностью.Источниками света могут служить лампы накаливания, газоразрядные лампы, дуговые лампы, квантовые генераторы, электрическая дуга, а также солнечный свет. Оптическая система может состоять из линз, зеркал, призм и светопроводов. Она служит для обеспечения максимального использования светового потока источника света, переноса изображения источника света в какую-то плоскость, изменения направления освещения и подведения его в части объекта, находящиеся в недоступных местах.

При освещении предметов конечных размеров возникают три случая:



  1. освещаемым предмет находится в бесконечности.


Источник света С при этом располагается в переднем фокусе оптической системы К, которая в этом случае называется прожекторам или коллиматором.

Рис. 3.2.2-1

2) предмет находится наконечном расстоянии.

Здесь необходимо рассмотреть два случая:

а) оптическая система проектирует источник света непосредственно на предмет.

Рис. 3.2.2-2

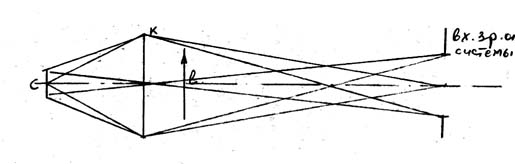

б) освещаемый предмет располагается в ходе лучей, прошедших через оптическую систему.

В этом случае источник света проектируется в плоскости входного зрачка оптической системы, с помощью которой получаем информацию об объекте. При этом, чтобы получить равномерную освещенность предмета, изображение источника света должно заполнять входной зрачок.

Рис. 3.2.2-3

Случай (2, а) применяется тогда, когда световое тело источника света имеет равномерную яркость по всей площади или эта неравномерность не влияет на работу прибора.

Случай (2, б) применяется при любом распределении яркости светового тела.
